ساختی صحت کی نگرانی کے لیے کنگ ماچ وائبریٹنگ وائر سینسر

SHM میں ایک ہلنے والا تار سینسر کیا پیمائش کرتا ہے۔

ایک وائبریٹنگ وائر سینسر مکینیکل تبدیلی کو تناؤ والے تار کی گونجنے والی فریکوئنسی میں تبدیلی میں بدل دیتا ہے۔ ایک ہم آہنگ ریڈ آؤٹ تار کو پرجوش کرتا ہے، ردعمل کا پتہ لگاتا ہے، اور تناؤ، دباؤ، بوجھ، یا کسی اور انجینئرنگ ویلیو کا حساب لگانے کے لیے انشانکن کوفیشینٹس کا اطلاق کرتا ہے۔ فریکوئنسی ناپی گئی مقدار ہے، لہذا عام کیبل مزاحمتی تغیرات کا اثر کم سطحی مزاحمت یا وولٹیج سگنل کے مقابلے میں کم اثر ہوتا ہے۔ کیبل کا تسلسل، شیلڈنگ، نمی سے تحفظ، اور ریڈ آؤٹ مطابقت اب بھی اہم ہے۔

سینسنگ میکانزم کی گہری وضاحت کے لیے، جائزہ لیں۔ وائبریٹنگ وائر سٹرین گیجز کیسے کام کرتی ہیں۔ . انجینئرنگ کا فائدہ سست، طویل مدتی نگرانی میں سب سے مضبوط ہے جہاں استحکام اور طویل کیبل روٹس اعلی تعدد متحرک ردعمل سے زیادہ اہمیت رکھتے ہیں۔ ایک ہلتا ​​ہوا تار سینسر تیز رفتار کمپن، بڑی عالمی حرکت، یا ایسی جیومیٹری کے لیے خود بخود صحیح انتخاب نہیں ہے جس کے لیے لچکدار، پل تار، نظری، یا سیٹلائٹ پر مبنی پیمائش کے راستے کی ضرورت ہو۔

RFQ سے پہلے اصطلاحات کی جانچ کریں۔

ہر فریکوئنسی آؤٹ پٹ یا ڈیجیٹل نقل مکانی کے آلے کے لیے عام نام کے طور پر "وائبریٹنگ وائر" کا استعمال نہ کریں۔ Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT، اور JMDL-32XXAT ماڈل انڈکٹو فریکوئنسی ماڈیولیشن کے اصول استعمال کرتے ہیں۔ JMDL-52XXADT دو جوڑے ہوئے انڈکٹو کوائلز کا استعمال کرتا ہے، JMLS-22XXADT مزاحمتی تبدیلی اور ڈیجیٹل کمیونیکیشن کے ساتھ تار رسی کا طریقہ کار استعمال کرتا ہے، اور JMBD-1050 GNSS پوزیشننگ کا استعمال کرتا ہے۔ درست اصطلاحات غیر مماثل پڑھنے والے چینلز، وائرنگ کے مفروضوں، اور انشانکن کے طریقہ کار کو روکتی ہیں۔

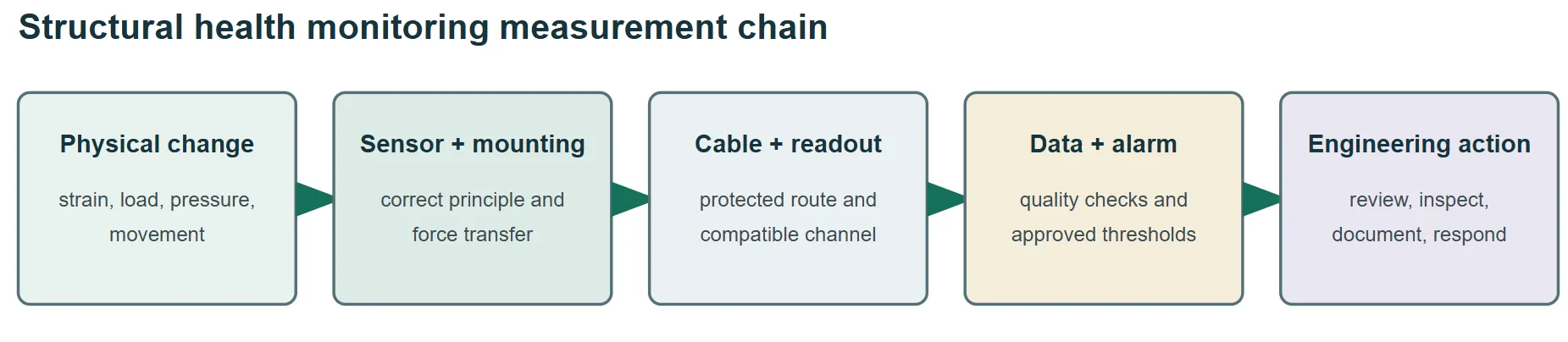

ماڈل کا انتخاب کرنے سے پہلے پیمائش کا سلسلہ بنائیں

ایک سینسر SHM سسٹم کی ایک پرت ہے۔ پیمائش پوائنٹ، بڑھتے ہوئے ہارڈویئر، محفوظ کیبل روٹ، ریڈ آؤٹ یا لاگر، کمیونیکیشن لنک، سافٹ ویئر، الارم تھریشولڈز، اور جوابی طریقہ کار کو ایک سلسلہ کے طور پر کام کرنا چاہیے۔ ایک انتہائی مستحکم سینسر غیر مستحکم اینکر، خراب کیبل، غیر مطابقت پذیر چینل، درجہ حرارت کی خراب تشریح، یا الارم کی حد کو درست نہیں کر سکتا جس کی کوئی انجینئرنگ بنیاد نہیں ہے۔



• سینسر فیملی کو منتخب کرنے سے پہلے انجینئرنگ سوال اور فزیکل متغیر کی وضاحت کریں۔
• تصدیق کریں کہ رینج، ریزولیوشن، ریپیٹ ایبلٹی، درجہ حرارت کا رویہ، اور نمونے لینے کی شرح خطرے کی گھنٹی کے فیصلے کی حمایت کرتی ہے۔
• ماؤنٹنگ، کیبل پروٹیکشن، گراؤنڈنگ، سرج پروٹیکشن، ریڈ آؤٹ چینلز، کمیونیکیشنز، ڈیٹا اسٹوریج، اور مینٹیننس تک رسائی کی وضاحت کریں۔
• بیس لائن ریڈنگ، حد کی منظوری، الارم کا جائزہ، معائنہ، اور ڈیٹا برقرار رکھنے کی ذمہ داری تفویض کریں۔

انتخاب کے معیار جو کوٹیشن میں شامل ہیں۔

نقل و حرکت کی نگرانی کے آٹھ اختیارات اور وہ کہاں فٹ ہیں۔

Kingmach's میں درج ذیل آٹھ آپشنز نمودار ہوتے ہیں۔ نقل مکانی transducer رینج . وہ SHM کے اندر تحریک کے مختلف سوالات حل کرتے ہیں، لیکن وہ ایک وائبریٹنگ وائر سینسر کے آٹھ ورژن نہیں ہیں۔ ماڈلز کو متبادل کے طور پر استعمال کرنے سے پہلے سینسنگ اصول، پیمائش کا راستہ، تنصیب کا طریقہ، آؤٹ پٹ، اور دیکھ بھال کی ضرورت کا موازنہ کریں۔

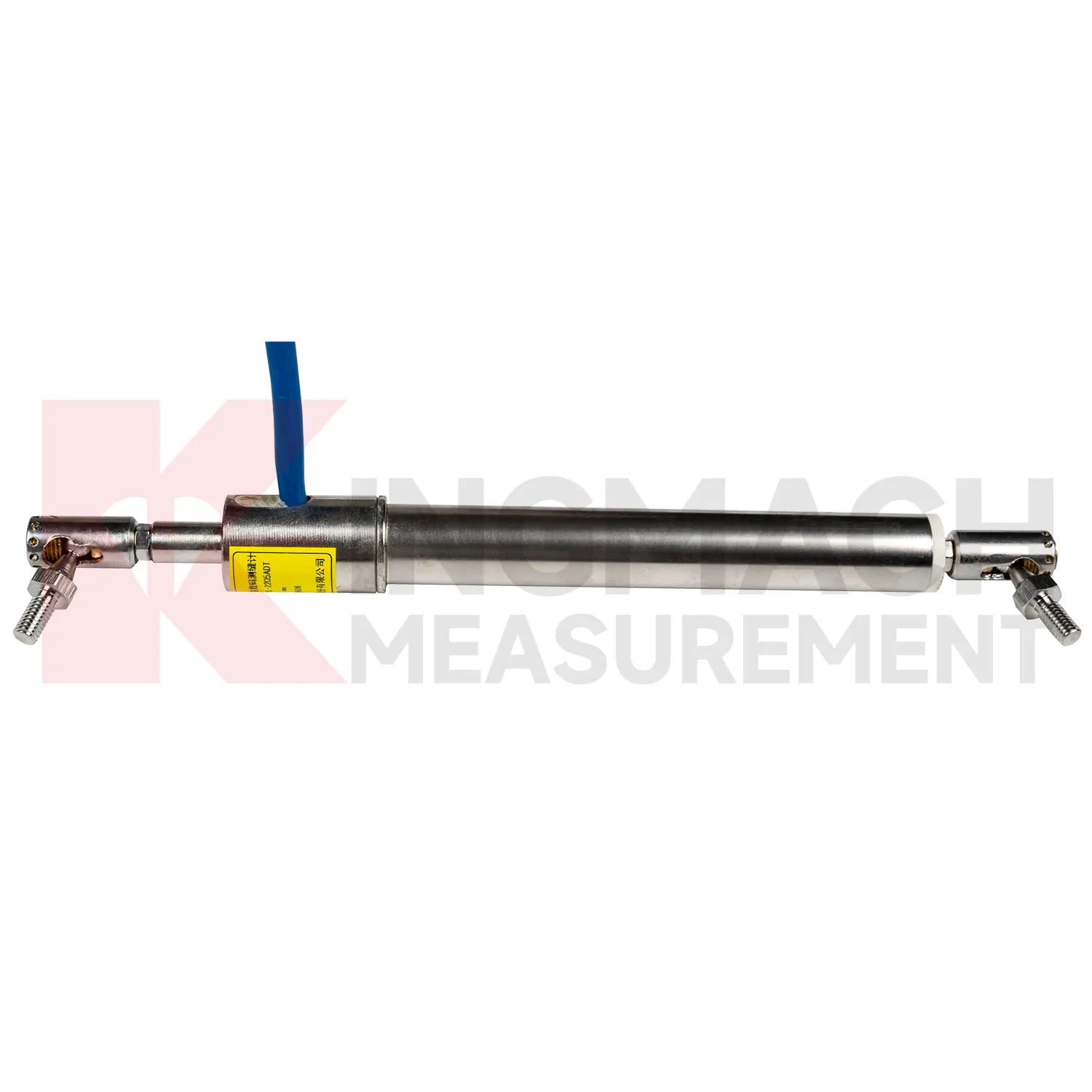

1. اسمارٹ کریک گیج: JMDL-22XXAT

استعمال کریں۔ JMDL-22XXAT اسمارٹ کریک گیج جب انجینئرنگ متغیر کسی شگاف، جوائنٹ، یا ایکسپینشن جوائنٹ کی چوڑائی میں تبدیلی ہے۔ معیاری رینج کے اختیارات خریدار کو ایک عام سفر کو قبول کرنے کے بجائے متوقع نقل و حرکت سے ملنے کی اجازت دیتے ہیں۔ بڑھتے ہوئے جیومیٹری کو اینکرز کو خراب یا ڈھیلے مواد سے باہر رکھتے ہوئے اوپننگ کو براہ راست گیج میں منتقل کرنا چاہیے۔ صفر پڑھنے کو درجہ حرارت، تنصیب کی حالت، اور متعلقہ ڈرائنگ حوالہ کے ساتھ ریکارڈ کیا جانا چاہیے۔

Egongyan Rail-only Bridge پروجیکٹ نے ایک وسیع پل مانیٹرنگ سسٹم کے اندر سمارٹ کریک گیجز کا استعمال کیا، جس سے یہ ظاہر ہوتا ہے کہ کریک ڈیٹا کی تشریح بوجھ، انحراف، تناؤ اور ماحولیاتی پیمائش سے کیوں کی جانی چاہیے۔ ایک عام غلطی موسمی نقل و حرکت یا انسٹالیشن آفسیٹ کی اجازت دیے بغیر بظاہر درستگی کے لیے سب سے چھوٹی رینج کا انتخاب کرنا ہے۔ ایک اور حرکت کے محور کی وضاحت کیے بغیر ایک فاسد شگاف پر چڑھ رہا ہے۔ درست حد، درستگی، درجہ حرارت کا اختیار، کیبل کی لمبائی، بڑھتے ہوئے لوازمات، کیلیبریشن ریکارڈ، اور ہم آہنگ ریڈ آؤٹ کے لیے پوچھیں۔ وضاحت کریں کہ کون صفر کو دوبارہ ترتیب دے سکتا ہے اور کسی بھی ری سیٹ کو نگرانی کی تاریخ میں کیسے ریکارڈ کیا جائے گا۔

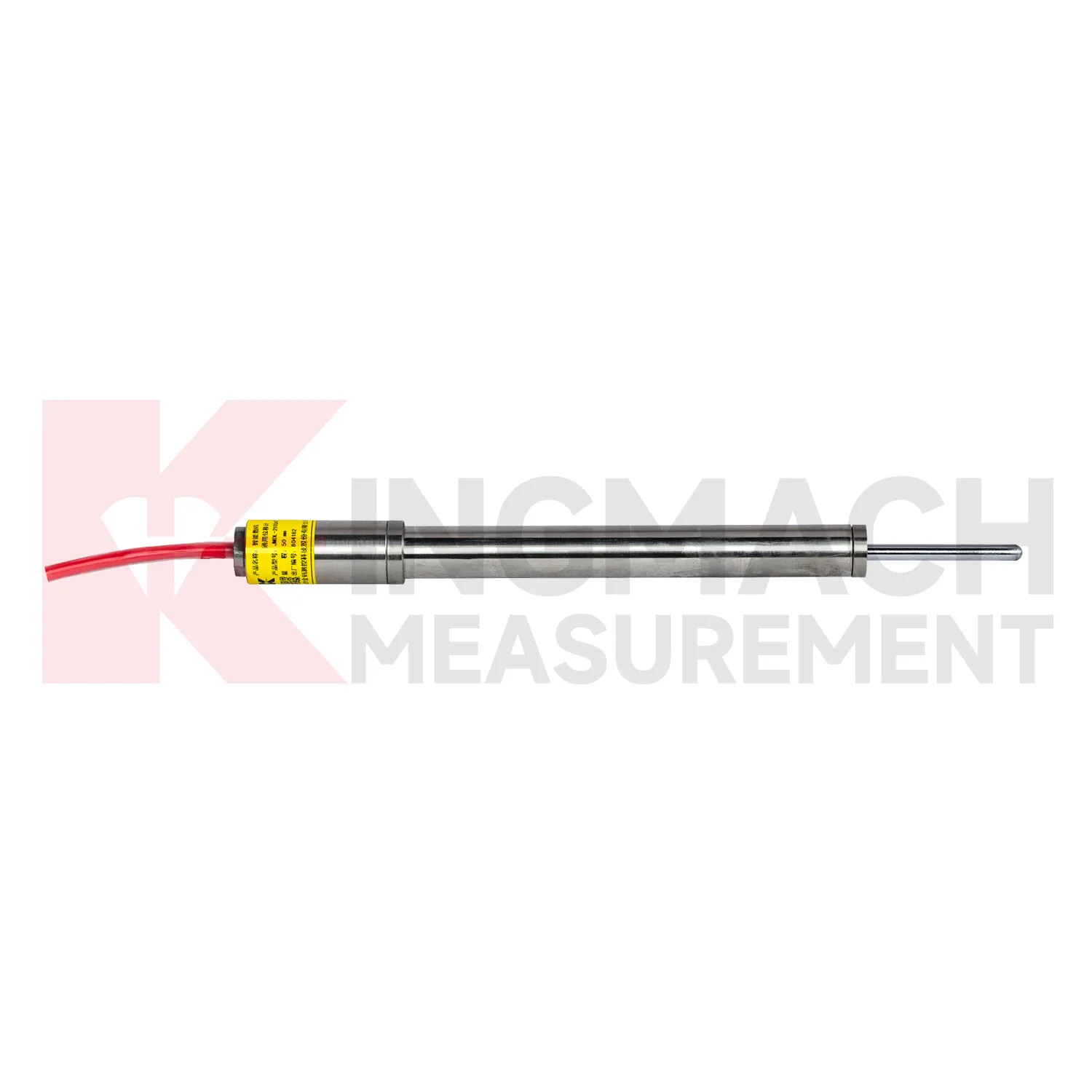

2. عام مقصد کی نقل مکانی میٹر: JMDL-21XXAT

دی JMDL-21XXAT جنرل پرپز ڈسپلیسمنٹ میٹر جب پیمائش کی سمت واضح ہو تو دو ساختی اجزاء کے درمیان براہ راست رشتہ دار حرکت میں فٹ بیٹھتا ہے۔ عام کاموں میں توسیع مشترکہ تحریک، مقامی مدد کی نقل مکانی، اور ایک متعین انٹرفیس میں رشتہ دار تحریک شامل ہیں۔ اس کا انڈکٹو فریکوئنسی ماڈیولیشن فن تعمیر اور ڈیجیٹل فنکشنز اسے روایتی وائبریٹنگ وائر سینسر سے ایک مختلف ٹیکنالوجی بناتے ہیں، حالانکہ فریکوئنسی اندرونی پیمائش کے عمل میں شامل ہے۔

آرڈر کرنے سے پہلے، فکسڈ پوائنٹ، موونگ پوائنٹ، متوقع سمت، ابتدائی توسیع، اور مکمل حرکت والا لفافہ کھینچیں۔ چیک کریں کہ آیا گردش یا ٹرانسورس موومنٹ راڈ یا بریکٹ کو سائیڈ لوڈ کر سکتی ہے۔ معمول کی خرابی عام مقصد کے گیج کو ایک عالمگیر جواب کے طور پر دیکھ رہی ہے جب حرکت کا راستہ مڑے ہوئے، بہت لمبا، ناقابل رسائی، یا غیر مستحکم مواد کا حوالہ دیا گیا ہو۔ ان صورتوں میں، ایک لچکدار، تار رسی، ملٹی پوائنٹ، بیڈراک، آپٹیکل، یا GNSS طریقہ زیادہ قابل اعتماد طریقے سے سوال کا جواب دے سکتا ہے۔ ایک طول و عرض کی بڑھتی ہوئی ڈرائنگ کی ضرورت ہے اور بیس لائن ریڈنگ کو قبول کرنے سے پہلے انسٹال شدہ ابتدائی پوزیشن کی تصدیق کریں۔

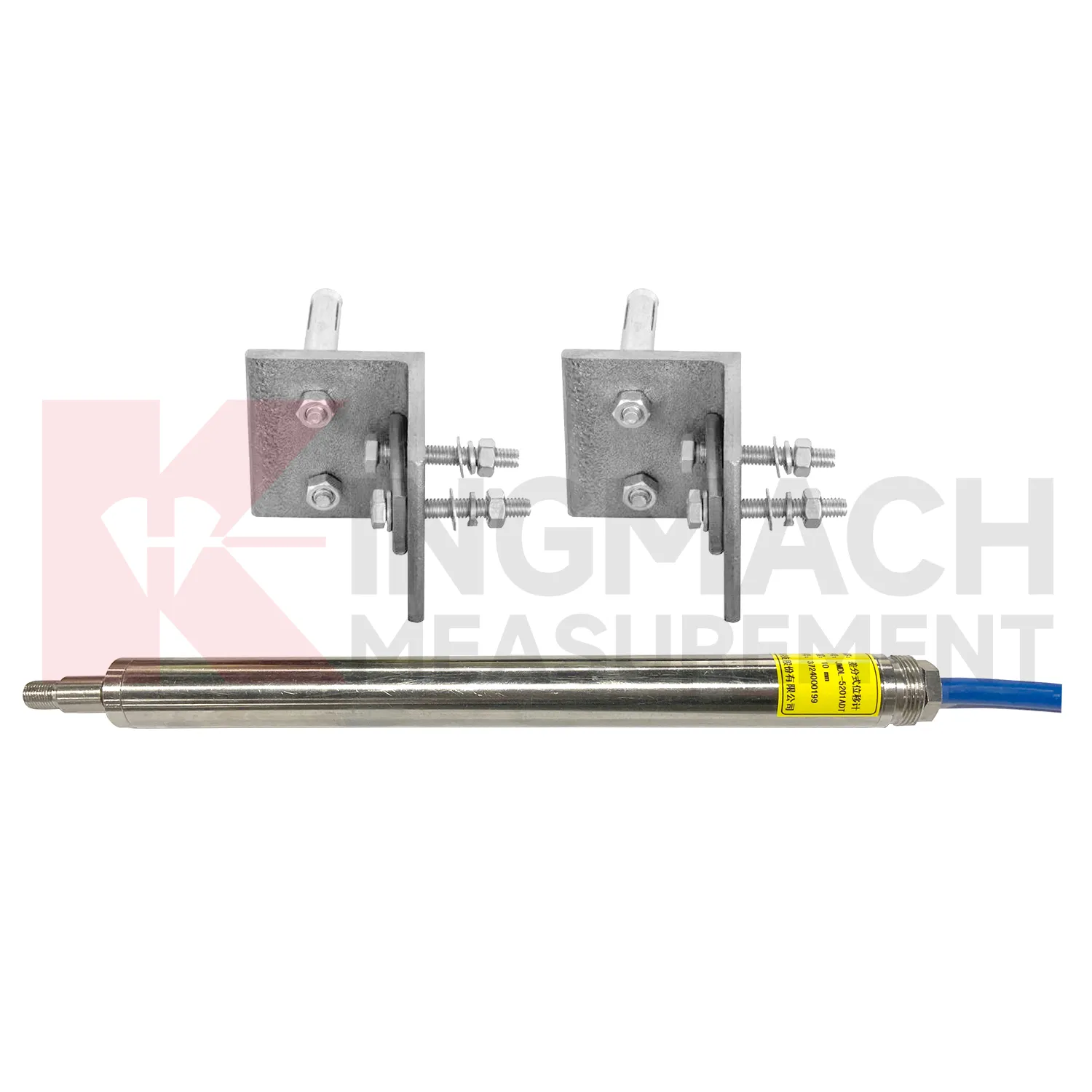

3. امتیازی نقل مکانی میٹر: JMDL-52XXADT

کا انتخاب کریں۔ JMDL-52XXADT تفریق نقل مکانی میٹر جب فیصلہ دو نکات کے درمیان نقل و حرکت کے فرق پر منحصر ہوتا ہے، جیسے مشترکہ، طبقہ، یا انٹرفیس میں رشتہ دار حرکت۔ چھڑی کی حرکت کے ساتھ ہی دو جوڑے ہوئے آنے والے کنڈلی مخالف سمتوں میں جواب دیتے ہیں۔ تفریق کے حساب کتاب کا مقصد عام ماحولیاتی اثر کو کم کرنا ہے، بشمول درجہ حرارت سے متعلق اثرات۔ اس آپریٹنگ اصول کو ہلتی ہوئی تار کے طور پر بیان نہیں کیا جانا چاہیے۔

حوالہ پوائنٹس پیمائش کا حصہ ہیں۔ اگر یا تو اینکر آزادانہ طور پر حرکت کرتا ہے، تو آؤٹ پٹ انسٹال شدہ جیومیٹری کے لیے درست ہو سکتا ہے لیکن انجینئرنگ کی تشریح کے لیے غلط ہے۔ انسٹالیشن ڈرائنگ میں بریکٹ کی سختی، سیدھ، ابتدائی پوزیشن، تھرمل موومنٹ، رسائی، اور کیبل پروٹیکشن شامل کریں۔ ایک عام غلطی ڈیفرینشل گیج کا استعمال کر رہی ہے جب پروجیکٹ کو اصل میں مطلق پوزیشن یا طویل سفر کی ضرورت ہوتی ہے۔ الارم کی وضاحت کرنے سے پہلے ریفرنس فریم اور متوقع سائن کنونشن کی تصدیق کریں۔ کمیشننگ کے دوران، دونوں سمتوں میں کنٹرولڈ موومنٹ لگائیں اور سائن، ریٹرن اور چینل میپنگ کی تصدیق کریں۔

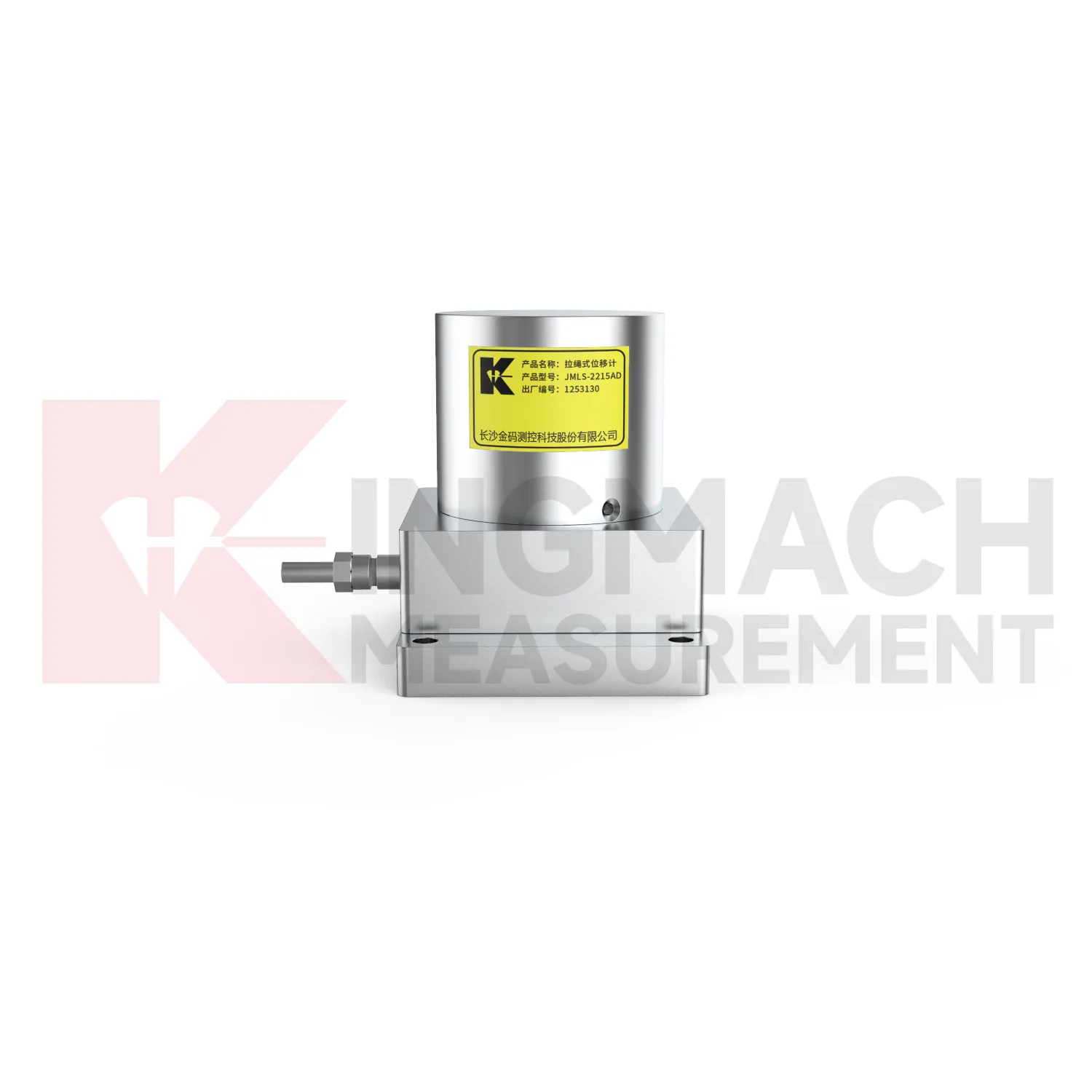

4. تار رسی کی نقل مکانی کا سینسر: JMLS-22XXADT

دی JMLS-22XXADT وائر روپ ڈسپلیسمنٹ سینسر سپول اور روٹری سینسنگ میکانزم کے ذریعے کیبل کی توسیع یا مراجعت کو تبدیل کرتا ہے۔ یہ اس وقت مفید ہے جب سفر بڑا ہو یا ایک سخت ناپنے والی چھڑی دستیاب راستے کی پیروی نہ کر سکے۔ RS485 کمیونیکیشن ایک ہم آہنگ حصول کے نظام سے کنکشن کو آسان بنا سکتی ہے، لیکن مکینیکل کیبل روٹ انسٹالیشن کا سب سے بڑا مسئلہ ہے۔

• کیبل کو مطلوبہ حرکت کے ساتھ منسلک رکھیں اور اسے کھرچنے، چھیننے، برف، ملبے اور حادثاتی اثرات سے بچائیں۔
• واپس لینے کی طاقت، لنگر کی طاقت، قابل استعمال سفر، موڑ جیومیٹری، انکلوژر سیلنگ، پروٹوکول سیٹنگز، اور معائنے کے لیے رسائی کو چیک کریں۔
• مکمل برائے نام سفر کو ڈیزائن موومنٹ کے طور پر استعمال نہ کریں۔ ریزرو تنصیب اور انتہائی واقعہ مارجن.

کیبل میکینکس کو نظر انداز کرتے ہوئے ایک بار بار غلطی الیکٹرانک ریزولوشن پر توجہ مرکوز کر رہی ہے۔ ناقص الائنمنٹ یا غیر محفوظ راستہ رگڑ، سستی، یا نقصان پہنچا سکتا ہے جسے کوئی ڈیجیٹل آؤٹ پٹ درست نہیں کر سکتا۔ حفاظتی دیوار بند ہونے سے پہلے مکمل متوقع سفر کے ذریعے کھینچنے کی سمت اور پیچھے ہٹنے کے رویے کی تصدیق کریں۔

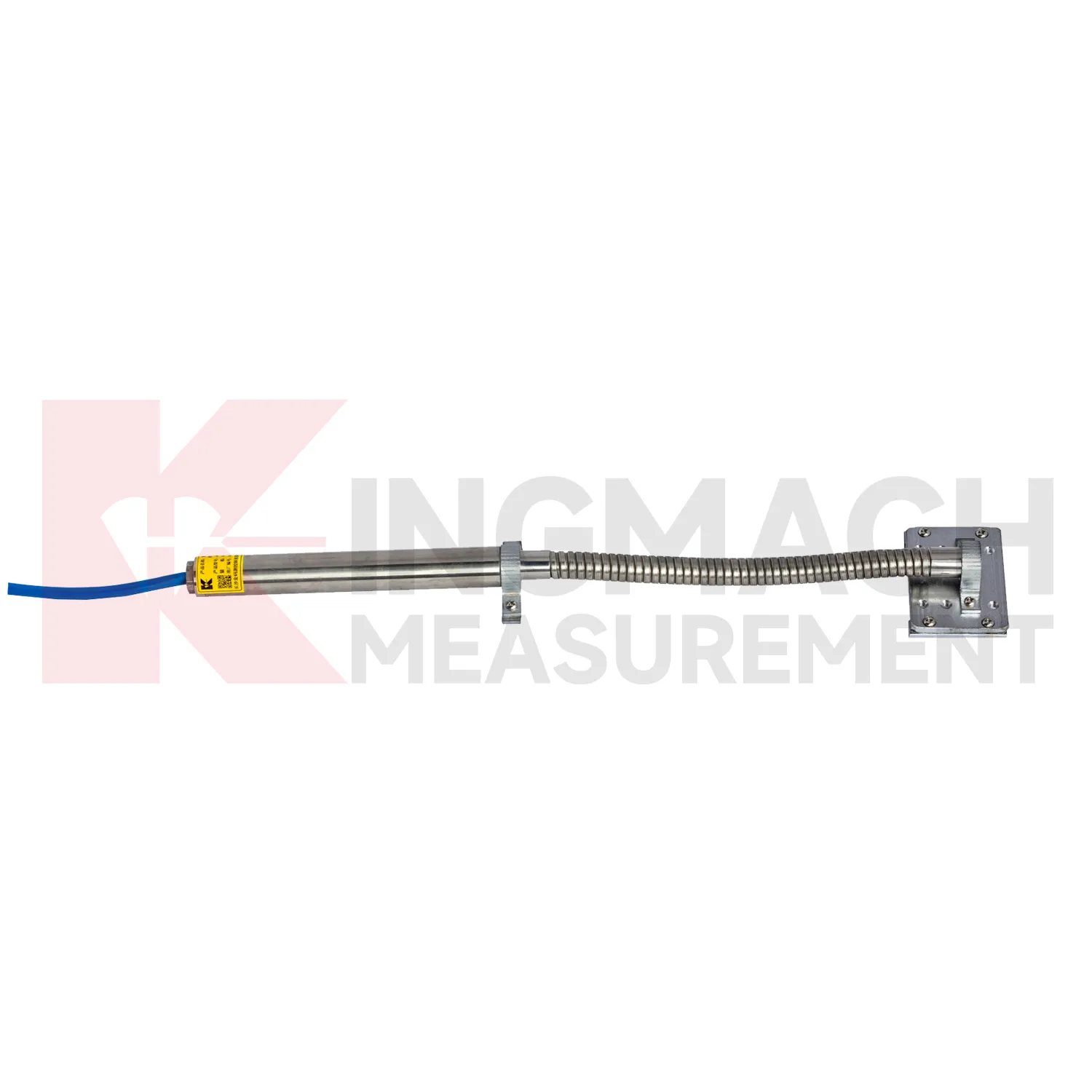

5. لچکدار نقل مکانی میٹر: JMDL-24XXAT

استعمال کریں۔ JMDL-24XXAT لچکدار نقل مکانی میٹر جب سینسنگ عنصر کو صاف سیدھے خلا کو پھیلانے کے بجائے جیوگریڈ یا کسی اور ایمبیڈڈ کمک کے ساتھ خراب ہونا چاہئے۔ لچکدار توسیع مواد کی نقل و حرکت کی پیروی کرتی ہے، جب کہ اندرونی انڈکٹیو فریکوئنسی-ماڈیولیشن سینسنگ ترتیب چھڑی اور کوائل کے درمیان سلائیڈنگ رابطے سے گریز کرتی ہے۔ یہ ماڈل کو مضبوط مٹی، ذیلی گریڈ، ڈھلوان، اور فاؤنڈیشن ایپلی کیشنز سے متعلقہ بناتا ہے جہاں ایک سخت سطح کا گیج پیمائش کے راستے کو بگاڑ دے گا۔

تنصیب کی منصوبہ بندی میں سینسر کی واقفیت، کمک سے منسلک ہونا، فل پلیسمنٹ کے دوران تحفظ، کیبل سے باہر نکلنا، کمپیکشن بوجھ، ابتدائی پڑھنا، اور پیمائش شدہ توسیع اور انجینئرنگ کے تناؤ کے درمیان تعلق کا احاطہ کرنا چاہیے۔ عام غلطی یہ ہے کہ لچکدار چھڑی کو میکانکی طور پر ناقابل تلافی سمجھا جائے۔ تعمیراتی سامان، تیز موڑ، ناقص اٹیچمنٹ، یا بے قابو فل پلیسمنٹ اسمبلی کو نقصان پہنچا سکتی ہے یا اسے مواد سے الگ کر سکتی ہے۔ تدفین سے پہلے تنصیب کے طریقہ کار کا بیان اور ہولڈ پوائنٹ معائنہ کی ضرورت ہے۔ منسلکہ اور کیبل روٹ کی تصویر کھینچیں تاکہ بعد میں ڈیٹا کے جائزے انسٹال شدہ جیومیٹری کی تصدیق کر سکیں۔

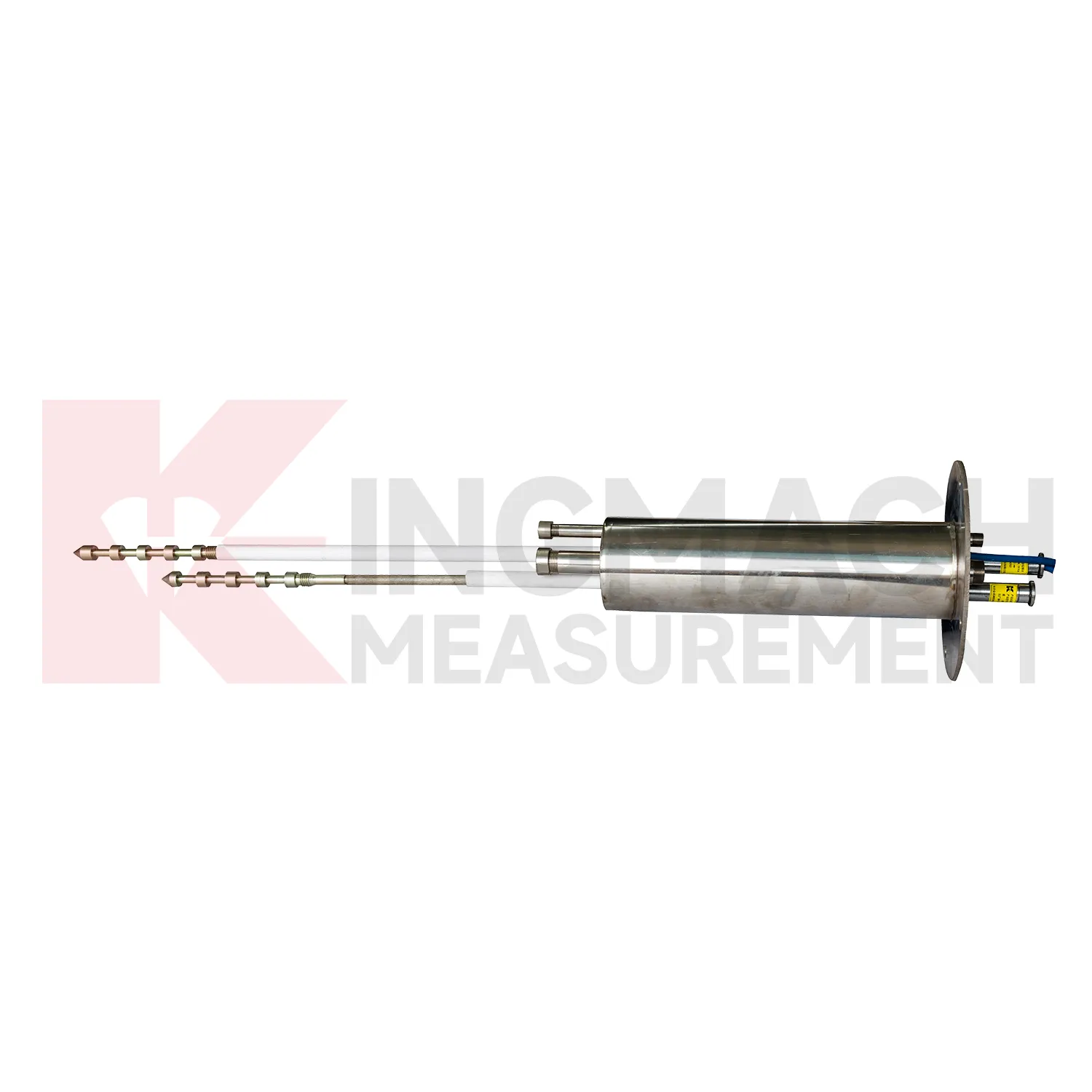

6. ملٹی پوائنٹ ڈسپلیسمنٹ میٹر: JMDL-31XXAT

دی JMDL-31XXAT ملٹی پوائنٹ ڈسپلیسمنٹ میٹر ارد گرد کی چٹان، ڈھلوان، بنیاد کے گڑھے، یا سرنگ کی زمین میں کئی گہرائیوں میں حرکت کو الگ کرتا ہے۔ مختلف گہرائیوں پر نصب اینکرز چھڑیوں اور حفاظتی ٹیوبوں کے ذریعے انفرادی نقل مکانی گیجز سے جڑتے ہیں۔ پوائنٹس کا موازنہ کرنے سے انجینئر کو گہرائی کی حرکت سے اتلی اخترتی میں فرق کرنے میں مدد ملتی ہے۔ یہ ایک سطحی پڑھنے سے زیادہ معلوماتی ہے جب فعال زون کا مقام غیر یقینی ہو۔

ڈیزائن ٹیم کو بورہول کی گہرائی اور قطر، تین سے پانچ نکاتی لے آؤٹ، لنگر کی گہرائی، ارضیات، گراؤٹ، راڈ کی لمبائی، ہیڈ پروٹیکشن، کیبل روٹنگ، انسٹالیشن کی ترتیب، اور بیس لائن طریقہ کار کی وضاحت کرنی چاہیے۔ عام غلطی طبقے، وقفے، کھدائی کے مراحل، یا متوقع شیئر زون کے حوالے کے بغیر مساوی پوائنٹ کی جگہ کا انتخاب کرنا ہے۔ ایک اور خطرہ گراؤٹ یا راڈ کی تنصیب کو پوائنٹس کے درمیان غیر ارادی جوڑے بنانے کی اجازت دے رہا ہے۔ آلے کی تصریح کے حصے کے طور پر بورہول کے ڈیزائن اور تنصیب کے ریکارڈ کا علاج کریں۔ لاگر چینل کے نقشے سے مماثل ہونے کے لیے حتمی گہرائی کا شیڈول اور نصب پوائنٹ کی شناخت کی ضرورت ہے۔

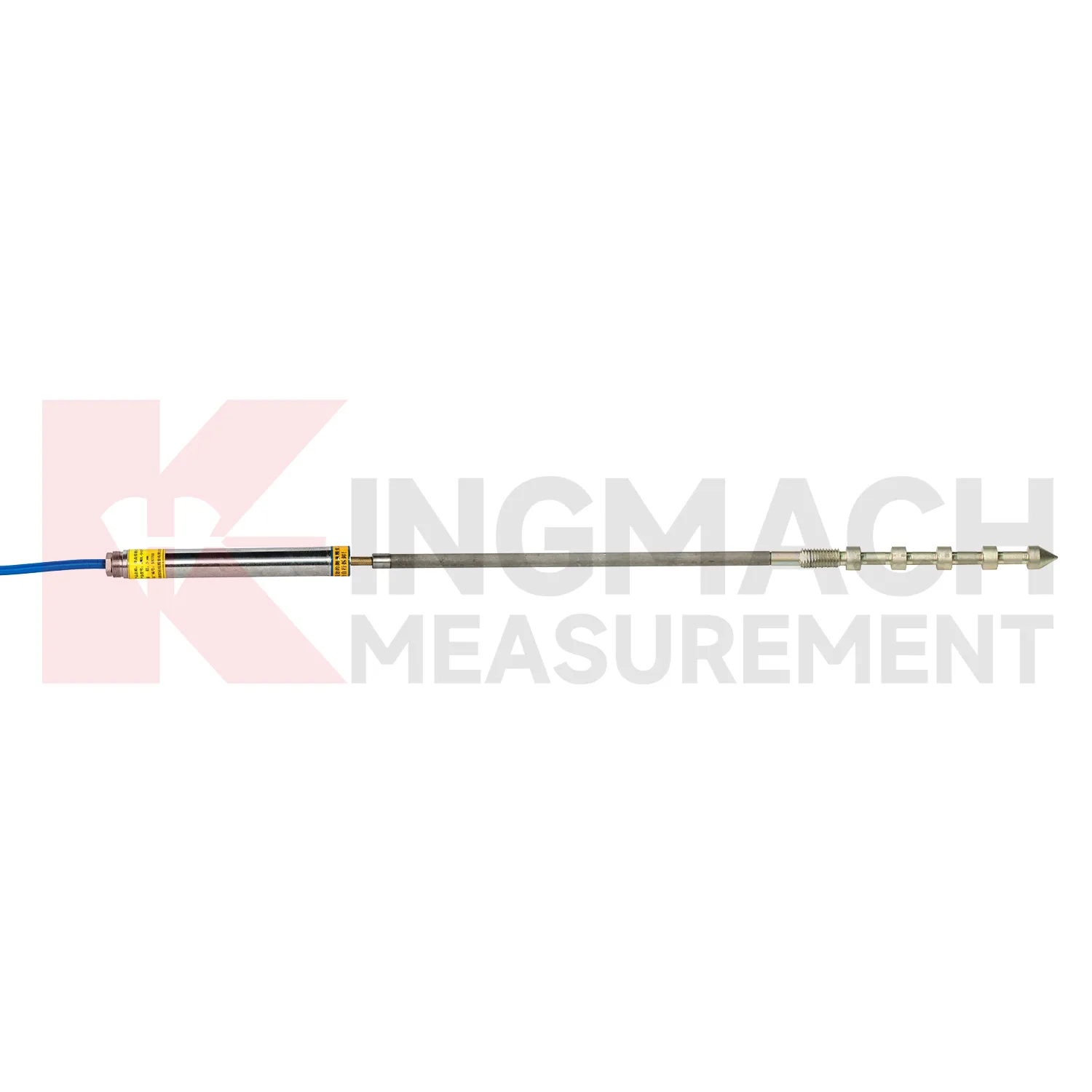

7. سنگل پوائنٹ بیڈرک ڈسپلیسمنٹ میٹر: JMDL-32XXAT

دی JMDL-32XXAT سنگل پوائنٹ بیڈرک ڈسپلیسمنٹ میٹر سطح یا ساختی حوالہ اور ایک گہرے اینکر کے درمیان نقل و حرکت کی پیمائش کرتا ہے۔ یہ ٹنل راک ڈیفارمیشن، ڈیم فاؤنڈیشن موومنٹ، ڈھلوان موومنٹ، یا فاؤنڈیشن پٹ ایپلی کیشنز کے مطابق ہے جب انجینئر ایک بامعنی مستحکم حوالہ گہرائی کی شناخت کر سکتا ہے۔ یہ آلہ نقل مکانی کرنے والے سینسر، راڈ، اینکر، حفاظتی پائپ، اور ہیڈ اسمبلی کو یکجا کرتا ہے، لہذا بورہول اور اینکر ڈیزائن براہ راست نتیجہ پر اثر انداز ہوتا ہے۔

یہ مت سمجھو کہ گہرائی کا مطلب خود بخود مستحکم ہے۔ لنگر کی گہرائی کو منتخب کرنے سے پہلے ارضیات، موسمیاتی، جوڑوں، زمینی پانی، کھدائی کے اثر و رسوخ اور متوقع اخترتی زون کا جائزہ لیں۔ ایک نقطہ یہ نہیں دکھا سکتا کہ حرکت لنگر کے اوپر کیسے تقسیم ہوتی ہے۔ جب گہرائی کی پروفائلنگ کی ضرورت ہو تو ملٹی پوائنٹ سسٹم استعمال کریں۔ سب سے عام غلطی یہ ہے کہ گہرے اینکر کو "بیڈراک" کہے بغیر یہ دستاویز کیے بغیر کہ یہ ایک قابل قبول حوالہ کیوں ہے۔ قبولیت کے دستاویزات میں بورہول لاگ، گراؤٹنگ ریکارڈز، نصب شدہ لمبائی، اور بیس لائن ریڈنگز شامل کریں۔ اگر حوالہ کا استحکام غیر یقینی رہتا ہے، توثیق کے لیے ایک آزاد سروے یا دوسرا پیمائشی نقطہ شامل کریں۔

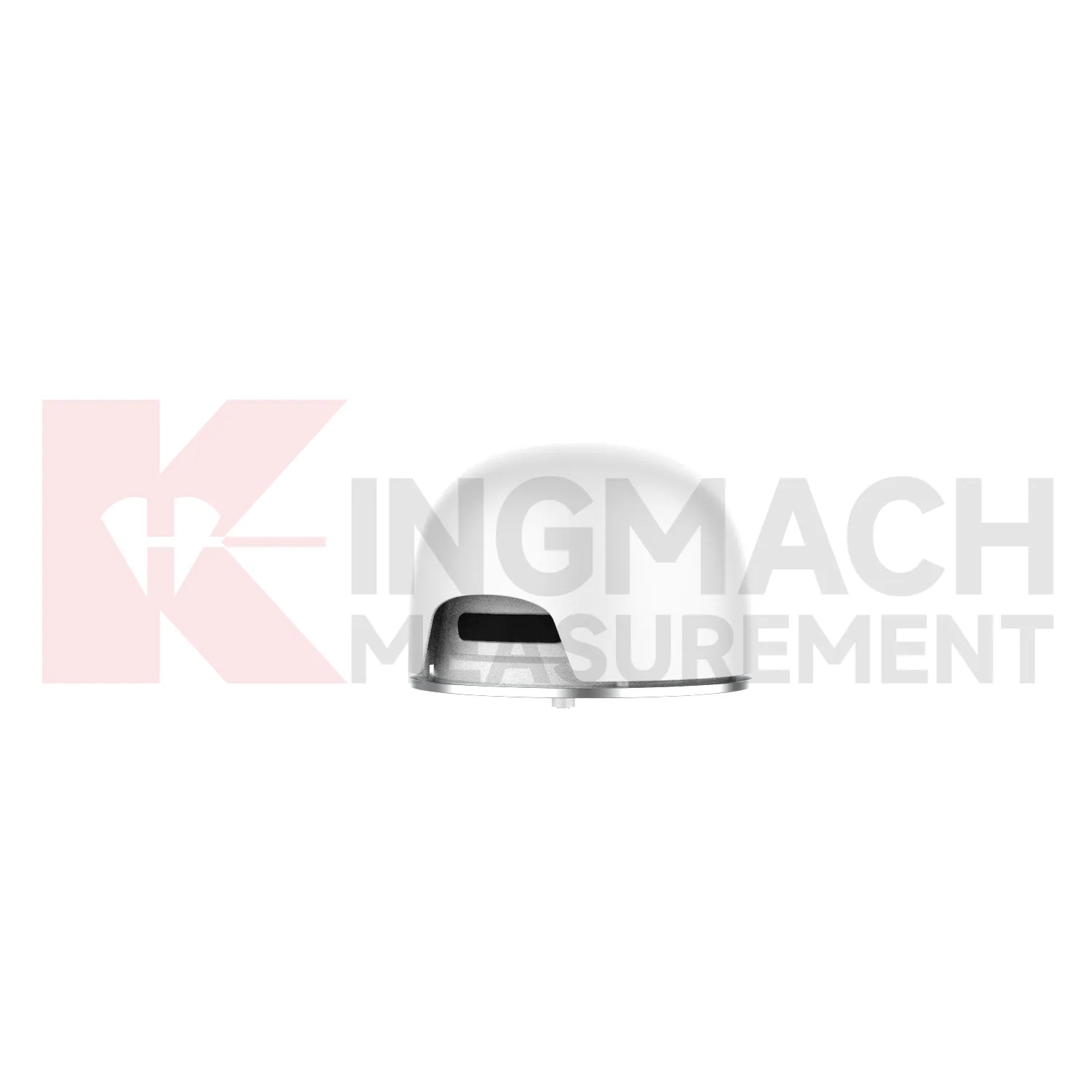

8. GNSS نقل مکانی کی نگرانی: JMBD-1050

استعمال کریں۔ JMBD-1050 GNSS مانیٹرنگ ڈیوائس کھلے آسمانی پلوں، ڈھلوانوں، ڈیموں، بارودی سرنگوں، ریلوے یا بڑے ڈھانچے میں افقی اور عمودی پوزیشن کی تبدیلیوں کے لیے۔ GNSS مقامی کریک کھولنے یا راڈ ٹریول کے بجائے عالمی پوزیشن کی پیمائش کرتا ہے۔ سسٹم کو مناسب پوزیشننگ فن تعمیر، بڑھتے ہوئے یادگار، بجلی کی فراہمی، مواصلات، اور ڈیٹا پروسیسنگ کے طریقہ کار کی ضرورت ہے۔ یہ نقل و حرکت کے پیمانے اور فاصلوں کا احاطہ کر سکتا ہے جو مقامی رابطہ سینسر کے لیے ناقابل عمل ہیں۔

خریداری سے پہلے، سیٹلائٹ کی مرئیت، ملٹی پاتھ رسک، اینٹینا لوکیشن، حوالہ یا درستگی کا طریقہ، کوآرڈینیٹ سسٹم، نمونے لینے کا وقفہ، پاور خود مختاری، کمیونیکیشن کوریج، بجلی سے تحفظ، اور نقل مکانی کرنے والے ویکٹرز کو کس طرح فلٹر اور خطرے سے دوچار کیا جائے گا اس کا جائزہ لیں۔ عام غلطی عکاسی ڈھانچے یا رکاوٹ والے آسمان کے قریب GNSS انسٹال کرنا اور ایک کھلی سائٹ کی طرح ڈیٹا کے معیار کی توقع کرنا ہے۔ GNSS اور مقامی سینسر اکثر مل کر کام کرتے ہیں: GNSS عالمی نقل و حرکت کو ٹریک کرتا ہے، جبکہ کریک گیجز یا گہرے آلات مقامی اخترتی میکانزم کی نشاندہی کرتے ہیں۔ قبل از تنصیب قبولیت کے منصوبے میں اسکائی ویو اور مواصلاتی سروے شامل کریں۔

تصدیق شدہ پروجیکٹ ثبوت اور خریداروں کو کیا سیکھنا چاہئے۔

نامزد پروجیکٹ کے حوالہ جات صرف اس وقت کارآمد ہوتے ہیں جب وہ سسٹم کے دائرہ کار کو واضح کرتے ہیں۔ ذیل میں تین تصدیق شدہ کیسز ایک ماڈل کی کامیابی کے دعوے کے بجائے ملٹی سینسر مانیٹرنگ کو ظاہر کرتے ہیں۔ ان کا استعمال متغیرات، حصول کے فن تعمیر، اور فیلڈ کے خطرات کو فریم کرنے کے لیے کریں جو کہ پروجیکٹ RFQ میں ہیں۔

پل: ایگونگیان ریل صرف پل

دی Egongyan Rail-only Bridge مانیٹرنگ پروجیکٹ چونگ کنگ میں سمارٹ کریک گیجز کو کیبل فورس، ڈیفلیکشن، سٹرین، وائبریشن اور ماحولیاتی آلات کے ساتھ ملایا گیا۔ حصولی کے لیے، اس کا مطلب ہے کہ کریک گیج سے ہر ساختی ردعمل کی وضاحت کے لیے نہیں کہا جانا چاہیے۔ اس بات کی وضاحت کریں کہ درجہ حرارت، ٹریفک سے متعلق رویہ، کیبل فورس، انحراف، اور کریک کے رجحانات کو وقت کے مطابق کیسے بنایا جائے گا اور ان کا جائزہ لیا جائے گا۔

ٹنل: یوپنگ-پانزو ایکسپریس وے

دی یوپنگ-پانزو ایکسپریس وے مانیٹرنگ پروجیکٹ  Guizhou میں سرنگ کی تصفیہ، کنورجنسی، دراڑیں، اور ساختی تناؤ کا احاطہ کیا گیا ہے۔ سازوسامان کے مرکب میں سمارٹ کریک اور لیزر کی نقل مکانی کی پیمائش، ہائیڈرو سٹیٹک لیول سینسرز، اور وائبریٹنگ وائر سٹرین آلات شامل تھے۔ سبق عین مطابق لیبلنگ ہے: ایک پروجیکٹ کمپن وائر سینسرز کا استعمال کر سکتا ہے بغیر ہر نقل مکانی کے چینل کے وائر کو ہلاتے ہیں۔

ڈھلوان: شیڈونگ میں جیوی ایکسپریس وے

دی جیوی ایکسپریس وے ڈھلوان کی نگرانی کا منصوبہ  مشترکہ گہری نقل مکانی، بارش، زیر زمین پانی کی سطح، اور آواز اور روشنی کے الارم کے افعال۔ 2024 پروجیکٹ یہ ظاہر کرتا ہے کہ ڈیفارمیشن ڈیٹا کو ٹرگر اور سائٹ کنڈیشن سیاق و سباق کی ضرورت کیوں ہے۔ ایک ڈھلوان RFQ کو حرکت کی گہرائی، بارش کا وقفہ، زمینی پانی کا ردعمل، مواصلات، طاقت، الارم منطق، اور معائنہ کی ذمہ داری کو جوڑنا چاہیے۔

ڈیم منصوبوں کے لیے اسی نظام کے نظم و ضبط کی ضرورت ہوتی ہے۔

ڈیم کے لیے، اس بات کی وضاحت کریں کہ آیا فیصلہ شگاف کھلنے، مشترکہ حرکت، بنیاد کی خرابی، تاکنا دباؤ، پانی کی سطح، تصفیہ، ترقی، یا عالمی نقل مکانی سے متعلق ہے۔ اے ڈیم کی نگرانی کا نظام  عام طور پر کئی سینسر فیملیز اور ماحولیاتی پیمائش کو یکجا کرتا ہے۔ حوالہ جات، گیلریوں یا کیبل کے راستے، واٹر پروفنگ، سرج پروٹیکشن، حصول کی فالتو پن، معائنہ تک رسائی، حد کی ملکیت، اور ریڈنگ کا ذخائر کی سطح اور درجہ حرارت کے ساتھ موازنہ کیسے کیا جائے گا اس کی وضاحت کریں۔

ڈیٹا لاگنگ، ریموٹ مانیٹرنگ، اور پروڈکٹ ویڈیو

طویل مدتی SHM کو عام طور پر خودکار حصول کی ضرورت ہوتی ہے، جبکہ مینوئل ریڈ آؤٹ کمیشننگ، بیس لائن چیکس، ٹربل شوٹنگ، اور چھوٹے پروجیکٹس کے لیے مفید رہتے ہیں۔ ہر چینل کو سینسنگ اصول اور آؤٹ پٹ سے ملائیں۔ منصوبہ بنائیں ریڈ آؤٹ یا ڈیٹا لاگر , آلات کیبل ، مواصلات، اور تصور سافٹ ویئر  سینسر آرڈر جاری ہونے سے پہلے۔

الارم منطق کو ڈیٹا کے معیار کی جانچ کو ساختی حد سے الگ کرنا چاہیے۔ لاپتہ ڈیٹا، فلیٹ لائنز، دیکھ بھال کے بعد اچانک اقدامات، ناممکن درجہ حرارت کا ردعمل، اور متعلقہ چینلز کے درمیان اختلاف پیمائش کے مسئلے کی نشاندہی کر سکتا ہے۔ ساختی انتباہات میں پراجیکٹ سے منظور شدہ حد، استقامت کے اصول، بڑھنے والے رابطے، اور معائنہ کے جواب کا استعمال کرنا چاہیے۔ خام ریڈنگز، انجینئرنگ ویلیوز، کیلیبریشن ورژنز، مینٹیننس ایونٹس، اور تھریشولڈ تبدیلیاں اسٹور کریں تاکہ بعد میں جائزہ لینے والے فیصلے کو دوبارہ تشکیل دے سکیں۔

ویڈیو میں دکھایا گیا ہے۔ JMZX-215HAT/HB/HA سرایت وائبریٹنگ وائر سٹرین گیج ایمبیڈڈ سٹرین مانیٹرنگ کے لیے استعمال ہونے والا ایک حقیقی وائبریٹنگ وائر انسٹرومنٹ۔ ایک ہلتے ہوئے تار سینسنگ عنصر کو انڈکٹیو، تار رسی، یا اوپر بیان کردہ GNSS ڈسپلیسمنٹ ٹیکنالوجیز سے ممتاز کرنے کے لیے اس کا استعمال کریں۔ میدان کی تیاری کے لیے، مصنوعات کے جائزے کو کے ساتھ جوڑیں۔ وائبریٹنگ وائر اسٹرین گیج انسٹالیشن گائیڈ .

خریداری اور تجارتی شرائط

سینسر یونٹ کی قیمت کے بجائے ترتیب شدہ نظام کی لاگت کا موازنہ کریں۔ کوٹیشن میں سینسرز، کیبل کی لمبائی، بڑھتے ہوئے ہارڈویئر، ریڈ آؤٹ یا لاگر چینلز، انکلوژرز، پاور، کمیونیکیشنز، سافٹ ویئر، کیلیبریشن دستاویزات، کمیشننگ، ٹریننگ، اسپیئرز، پیکیجنگ، فریٹ، اور ٹیکسز کو الگ کرنا چاہیے۔ اس سے پتہ چلتا ہے کہ آیا کم سینسر کی قیمت زیادہ انضمام، تنصیب، یا دیکھ بھال کی لاگت پیدا کرتی ہے۔

حوالہ شدہ Kingmach کے نقل مکانی کے ماڈلز کے لیے موجودہ تجارتی شرائط میں ایک ٹکڑا کم از کم آرڈر کی مقدار، قابل تبادلہ قیمت، پیشگی T/T، اور مکمل ادائیگی کے بعد 30 دنوں کے اندر ترسیل کا استعمال کیا گیا ہے۔ ان کو کوٹیشن مرحلے کی شرائط کے طور پر سمجھیں، مستقل وعدہ نہیں۔ پروفارما انوائس سے ماڈل لاحقہ، مقدار، یونٹ اور کل قیمت، انکوٹرم، پیکیجنگ، ادائیگی کا سنگ میل، لیڈ ٹائم، شپنگ کا طریقہ، وارنٹی، کیلیبریشن اسکوپ، اضافی دستیابی، اور دستاویز کی زبان کی تصدیق کرنے کے لیے پوچھیں۔

لائف سائیکل ریویو میں انسٹالیشن لیبر، رسائی کی پابندیاں، کیلیبریشن چیک، کیبل کی تبدیلی، لاگر کی توسیع، کمیونیکیشن فیس، سافٹ ویئر آپریشن، منصوبہ بند معائنہ، اور ہنگامی سائٹ کے دورے کی لاگت شامل ہونی چاہیے۔ دفن شدہ یا ریموٹ سینسرز کے لیے، متبادل رسائی اصل خریداری کی قیمت سے زیادہ ہو سکتی ہے۔ ادائیگی سے پہلے فیکٹری دستاویزات اور پری شپمنٹ چیکس پر اتفاق کریں تاکہ کمیشننگ کے دوران ماڈل، چینل، کیبل، یا پروٹوکول کی تفصیلات غائب نہ ہوں۔

SHM سینسر پیکج کے لیے RFQ چیک لسٹ

پیمائش اور ساخت

• ساخت کی قسم، نگرانی کا مقام، ڈرائنگ، تصاویر، اور جسمانی متغیر جس کی پیمائش کی جانی ہے۔
• متوقع نارمل اور انتہائی اقدار، مطلوبہ ریزولوشن، درستگی کی بنیاد، الارم کی حد، نمونے لینے کا وقفہ، اور نگرانی کا دورانیہ۔
• حوالہ جات، نقل و حرکت کی سمت، تنصیب آفسیٹ، درجہ حرارت کی حد، اور متعلقہ چینلز تشریح کے لیے درکار ہیں۔

سائٹ اور تنصیب

• پانی، دھول، سنکنرن، کمپن، بجلی، تعمیراتی اثرات، بورہول یا گراؤٹ کی ضروریات، رسائی، اور کیبل کا راستہ۔
• بڑھتے ہوئے بریکٹ، اینکرز، حفاظتی پائپ، جنکشن بکس، کنیکٹر، شیلڈنگ، گراؤنڈنگ، اور سرج پروٹیکشن۔
• تنصیب کے طریقہ کار کا بیان، بنیادی طریقہ کار، ہولڈ پوائنٹس، قبولیت کی ریڈنگز، اور بطور بلٹ ریکارڈ۔

ڈیٹا اور تجارتی دائرہ کار

• دستی یا خودکار ریڈ آؤٹ، چینل کی قسم، پروٹوکول، پاور، اسٹوریج، ٹرانسمیشن، سافٹ ویئر میپنگ، الارم، اور صارف کے کردار۔
• ڈیٹا شیٹ، کیلیبریشن گتانک، سیریل ٹریس ایبلٹی، وائرنگ اور انسٹالیشن کی ہدایات، قابل اطلاق سرٹیفکیٹ، وارنٹی، اور سپورٹ۔
• مقدار، کیبل کی لمبائی، لوازمات، اسپیئرز، پیکیجنگ، انکوٹرم، ادائیگی کی شرائط، لیڈ ٹائم، منزل، اور کمیشننگ کی ضروریات۔

عام خریداری کی غلطیاں جو نگرانی کے خطرے کو بڑھاتی ہیں۔

• سینسنگ عنصر اور ریڈ آؤٹ چینل کی تصدیق کیے بغیر ہر فریکوئنسی آؤٹ پٹ یا ڈیجیٹل موومنٹ سینسر وائبریٹنگ وائر کو کال کرنا۔
• صرف عام نقل و حرکت سے رینج کا انتخاب کرنا اور انسٹالیشن آفسیٹ، موسمی رویے، یا کسی انتہائی قابل اعتبار واقعہ کے لیے کوئی الاؤنس نہیں چھوڑنا۔
• درستگی کی قدروں کا موازنہ یہ جانچے بغیر کہ آیا وہ پورے پیمانے، پڑھنے، لکیریٹی، ریپیٹ ایبلٹی، یا مکمل انسٹال شدہ سسٹم کا حوالہ دیتے ہیں۔
• اینکرز، بورہولز، کیبل روٹس، پروٹیکشن، لاگر کی گنجائش، کمیونیکیشنز، پاور، اور سافٹ ویئر ٹیگز کو حتمی شکل دینے سے پہلے سینسرز کا آرڈر دینا۔
• ایک مقامی سینسر کا استعمال کرتے ہوئے نظام کی سطح کے طریقہ کار کی تشریح کرنا جو بوجھ، درجہ حرارت، دباؤ، تصفیہ، یا عالمی نقل و حرکت پر بھی منحصر ہے۔
• قیمتوں کی تنصیب، چینل ہارڈویئر، دستاویزات، دیکھ بھال تک رسائی، اسپیئرز، اور متبادل کے خطرے کے بغیر سب سے کم یونٹ قیمت کی منظوری۔
