صحیح لوڈ سیل کا انتخاب کیسے کریں: جیو ٹیکنیکل انجینئر کی سلیکشن گائیڈ

ڈیم اینکر مانیٹرنگ پراجیکٹ میں غیر مماثل لوڈ سیل صرف خراب ڈیٹا ہی پیدا نہیں کرتا- یہ ایک حفاظتی ذمہ داری پیدا کرتا ہے۔ ڈیٹا بہاؤ خاموشی سے جمع ہوتا ہے۔ اہم انتباہات چھوٹ جاتے ہیں۔ آخر کار، ٹیموں کو مہنگے ری انسٹرومینٹیشن وسط پروجیکٹ کا سامنا کرنا پڑتا ہے۔ یہ منظر نامہ جیو ٹیکنیکل انجینئرنگ میں ایک تلخ حقیقت کو اجاگر کرتا ہے۔ لوڈ سیلز قابل تبادلہ اجزاء نہیں ہیں۔ غلط قسم کا انتخاب ڈیٹا کی سالمیت، پروجیکٹ میں تاخیر، یا سنگین حفاظتی خطرات کا باعث بنتا ہے۔ آپ کو یہ سمجھنا چاہیے کہ اپنی مخصوص ایپلیکیشن کے لیے صحیح لوڈ سیل کا انتخاب کیسے کریں۔ یہ مضمون انجینئرز اور پروکیورمنٹ ٹیموں کو مکمل اعتماد کے ساتھ ساختی نگرانی کے سینسر کا انتخاب کرنے کے لیے ایک عملی فیصلہ سازی کا فریم ورک فراہم کرتا ہے۔

ایک بوجھ سیل دراصل کیا پیمائش کرتا ہے (اور کیا نہیں کرتا)

آئیے بنیادی وضاحت قائم کریں۔ ایک بوجھ سیل میکانی قوت کو قابل پیمائش برقی سگنل میں تبدیل کرتا ہے۔ یہ صرف "وزن کی پیمائش" نہیں کرتا ہے۔ آپ کو قوت کی پیمائش، دباؤ کی پیمائش، اور نقل مکانی کی پیمائش کے درمیان فرق کرنا چاہیے۔ ان الگ الگ تصورات کو آپس میں ملانا اکثر آلات کی مماثلت کا باعث بنتا ہے۔

جیو ٹیکنیکل اور ساختی نگرانی میں، وائبریٹنگ وائر لوڈ سیل غالب انتخاب ہے۔ یہ عام طور پر معیاری صنعتی ترتیبات میں پائی جانے والی سٹرین گیج کی اقسام سے نمایاں طور پر مختلف ہے۔ مزید برآں، صنعت اب روایتی اور "سمارٹ" لوڈ سیلز کے درمیان فرق کرتی ہے۔ اسمارٹ سینسرز آن بورڈ سگنل پروسیسنگ، ڈیجیٹل آؤٹ پٹ، اور ملٹی پیرامیٹر کی صلاحیتوں کو نمایاں کرتے ہیں۔ اب جب کہ ہم ان کے بنیادی کام کو سمجھتے ہیں، ہمیں آپریٹنگ ماحول کا جائزہ لینا چاہیے۔

فیصلہ کن عنصر 1: پہلے اپنے پیمائش کے ماحول کی وضاحت کریں۔

لوڈ سیل کی قسم پر غور کرنے سے پہلے آپ کو اپنے پیمائش کے ماحول کی وضاحت کرنی چاہیے۔ یہ نقطہ نظر انتخاب کے عمل کو ری فریم کرتا ہے اور عام اسپیک شیٹ موازنہ سے آگے جاتا ہے۔

مٹی اور چٹان کے رابطے کے ماحول کو مخصوص ڈیزائن کی ضرورت ہوتی ہے۔ زمین کے دباؤ کے خلیوں کو دباؤ کی تعداد کا اوسط نکالنے کے لیے فلیٹ چہرے، بڑے رقبے والے ڈیزائن کی ضرورت ہوتی ہے۔ کنگ ماچ ارتھ پریشر سیل (vw & smart type) فیملی اسی مقصد کو پورا کرتی ہے۔ ایک پوائنٹ لوڈ سیل فل مواد میں منظم طریقے سے غلط ریڈنگ دے گا۔ لنگر کی چھڑی، ڈھیر، اور تناؤ کے بعد کے ماحول مختلف اشکال کا حکم دیتے ہیں۔ کھوکھلی یا ٹھوس بوجھ والے خلیوں کو بولٹ یا کیبل کے قطر اور دباؤ سے پہلے کی شدت کے ساتھ قطعی طور پر سیدھ میں لانا چاہیے۔

ساختی فارم ورک اور عارضی کام مضبوط سینسر کا مطالبہ کرتے ہیں۔ فارم ورک محوری قوت میٹر، جیسے سمارٹ فارم ورک محوری قوت میٹر (VW) JMZX-39XXHAT ، تیز پڑھنے کی صلاحیتیں اور ناہموار ہینڈلنگ رواداری فراہم کرتے ہیں۔ پانی اور تفریق دباؤ کے سیاق و سباق کے لیے پیزو میٹر اور تفریق دباؤ پانی کی سطح کے میٹر کی ضرورت ہوتی ہے۔ انجینئر ان کی وضاحت اس وقت کرتے ہیں جب "قوت" ہائیڈرو سٹیٹک ہو۔ یاد رکھیں کہ صنعتی اور جیو ٹیکنیکل ماحول بنیادی طور پر مختلف ہیں۔ تنصیب کا مستقل، نمائش کا دورانیہ، کمپن، اور ریگولیٹری سیاق و سباق ماحول کی بنیاد پر تبدیل ہوتے ہیں۔

آپ کی وضاحت کرنے سے پہلے جواب دینے کے لیے 5 سوالات

لوڈ سیل ماڈل کی وضاحت کرنے سے پہلے، ان 5 ماحولیاتی سوالات کا جواب دیں۔:

1. کون سا مواد سینسر کے ارد گرد ہے؟
2. کیا بوجھ متحرک ہے یا جامد؟
3. کیا سینسر ڈوبنے یا نمی کا سامنا کرے گا؟
4. نگرانی کا پروگرام کب تک چلے گا؟
5. تنصیب کے لیے جگہ کی رکاوٹیں کیا ہیں؟

ماحولیات کی قسم		تجویز کردہ سینسر کی قسم	Kingmach مثالی ماڈل
جیو ٹیکنیکل	مٹی اور بھرنے کا رابطہ (پتلے، برقرار رکھنے والی دیواریں، دفن شدہ ڈھانچے)	فلیٹ چہرہ، بڑے رقبے والا ارتھ پریشر سیل	وی ڈبلیو اور اسمارٹ ٹائپ ارتھ پریشر سیل
	اینکر راڈ، ڈھیر اور پوسٹ ٹینشننگ (راک بولٹ، گراؤنڈ اینکرز، پری اسٹریسڈ کیبلز)	کھوکھلی بوجھ سیل	ہولو لوڈ سیل JMZX-3XXXHAT
ساختی	گہری فاؤنڈیشن اور ٹنل اسٹیل سپورٹ کرتا ہے۔ (بریسنگ اسٹرٹس، اسٹیل کی پسلیاں، ٹنل لائنر)	محوری قوت / لوڈ میٹر (پنجوں کی قسم کا بڑھتا ہوا)	محوری فورس لوڈ میٹر (VW اور اسمارٹ قسم) JMZX-38XXHAT
	ساختی فارم ورک اور عارضی کام (کنکریٹ ڈالنا، جھوٹے کام، کنارے کے فریم)	فارم ورک محوری قوت میٹر	اسمارٹ فارم ورک ایکسیل فورس میٹر (VW) JMZX-39XXHAT
	سخت سطحوں کے درمیان کمپریشن (برج بیرنگ، کالم بیس، لوڈ ٹیسٹ فریم)	ٹھوس لوڈ سیل	سالڈ لوڈ سیل سالڈ لوڈ سیل JMZX-34XXHAT
پانی / دباؤ	سیر شدہ مٹی میں تاکنا پانی کا دباؤ (پتلے، ڈیم کور، ڈھلوان، فلز)	پیزو میٹر	Smart Piezometers (VW) JMZX-55XXHAT
	بورہول اور کنوؤں میں زیر زمین پانی کی سطح (سائٹ انویسٹی گیشن، ڈی واٹرنگ کنٹرول، ڈیم سیج)	تفریق دباؤ پانی کی سطح کا میٹر	ڈفرنشل پریشر واٹر لیول میٹر
صنعتی/صحت سے متعلق	کومپیکٹ مکینیکل سسٹمز (تنگ ساختی سطحیں، پتلے اجزاء، تنگ جگہ کا انضمام)	سٹرین گیج لوڈ سیل سینسر (چھوٹا)	سٹرین گیج لوڈ سیل سینسر
صنعتی	کان کنی اور زیر زمین کھدائی (سپورٹ بیم، کمک عناصر، راک پریشر زون)	سپورٹ/انفورسمنٹ ممبران پر سٹرین گیج لوڈ سیل سینسر	سٹرین گیج لوڈ سیل سینسر

کنگ ماچ لوڈ سیل پروڈکٹ کو دریافت کریں۔: سیل کیٹیگری لوڈ کریں۔

فیصلہ کن عنصر 2: لوڈ سیل کی قسم کو فورس کنفیگریشن سے ملا دیں۔

اگلا، آپ کو لوڈ سیل کی قسم کو مخصوص فورس کنفیگریشن سے ملانا چاہیے۔

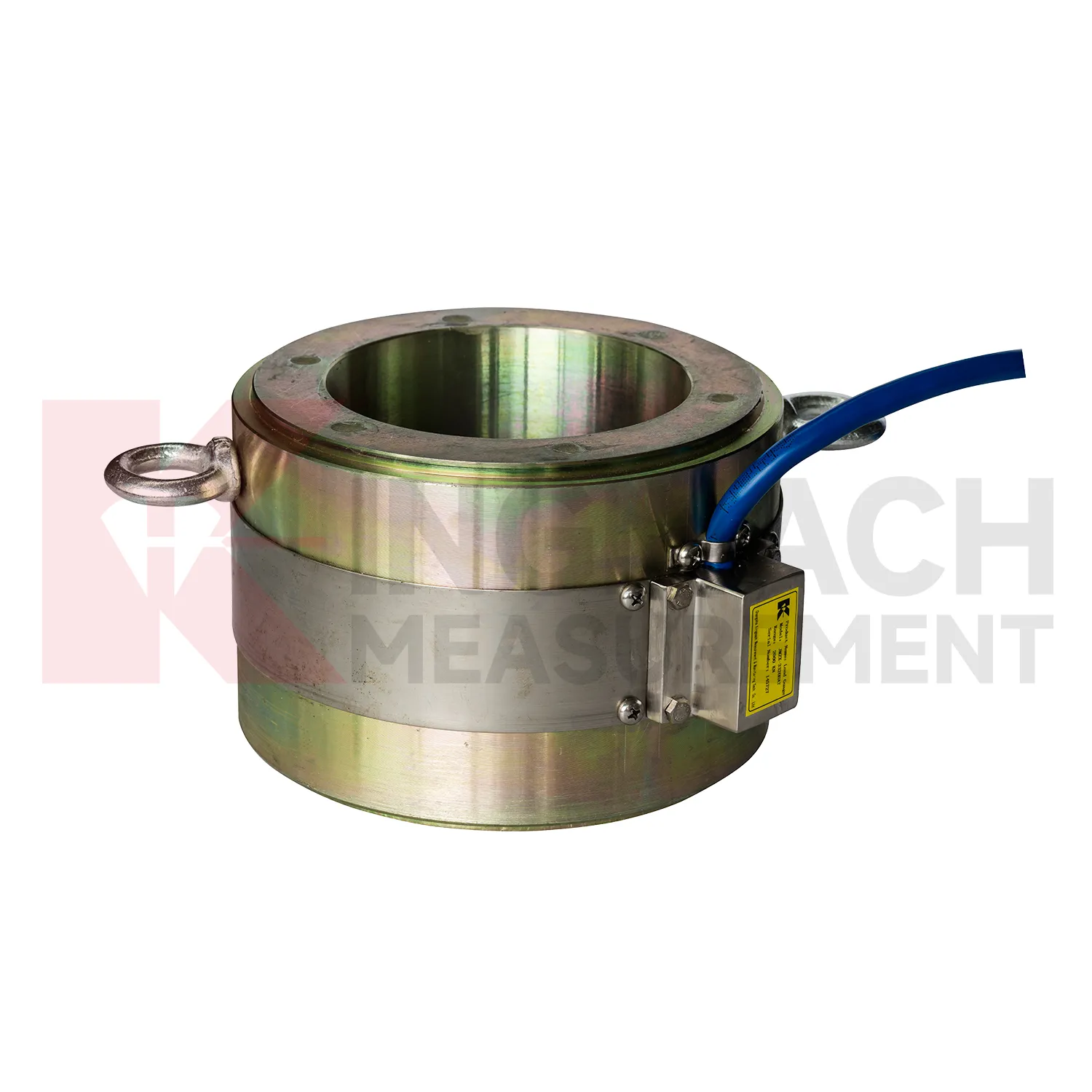

• ہولو لوڈ سیل (مثال کے طور پر، JMZX-3XXXHAT ): ان میں اینکر راڈز، راک بولٹ، اور پائل ہیڈز کے لیے سوراخ کے ذریعے ڈیزائن کیا گیا ہے۔ فورس براہ راست مرکز سے گزرتی ہے۔ وہ ساختی رکن میں خلل ڈالے بغیر پوسٹ انسٹال کردہ نگرانی کے لیے مثالی ہیں۔
• سالڈ لوڈ سیل (مثال کے طور پر، JMZX-34/35/36XXHAT ): یہ کالم کمپریشن عناصر ساختی سطحوں کے درمیان بیٹھتے ہیں۔ سیل خود ایک بوجھ برداشت کرنے والا داخل بن جاتا ہے۔ وہ اعلی صلاحیت کی حدود کے مطابق بالکل ٹھیک ہیں۔

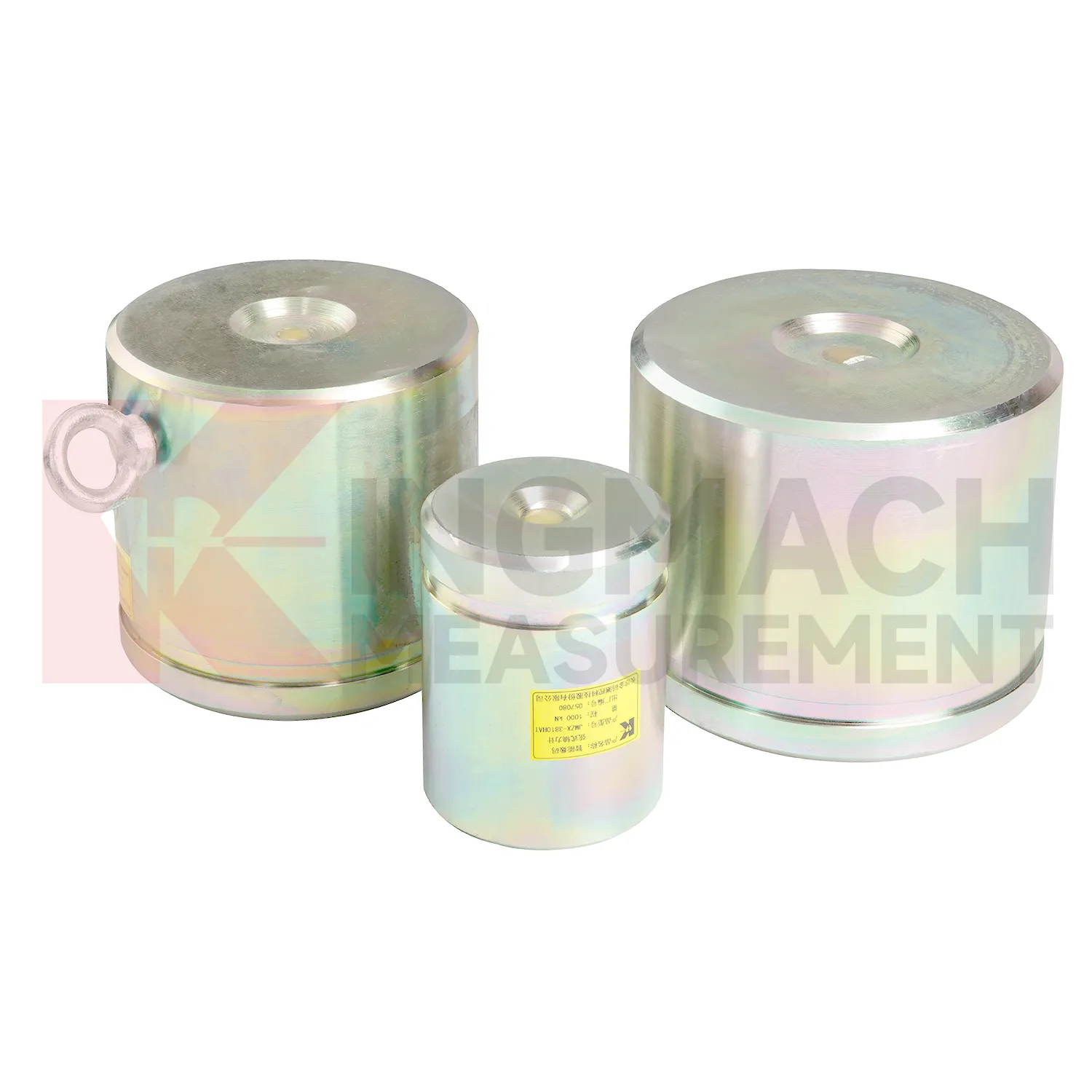

• محوری قوت لوڈ میٹر (مثال کے طور پر، JMZX-38XXHAT ): انجینئرز ان کو کیبل اور سٹرٹ مانیٹرنگ کے لیے بہتر بناتے ہیں۔ وہ وقت کے ساتھ دباؤ سے پہلے کی تبدیلیوں کو پکڑتے ہیں۔ یہ فنکشن طویل مدتی پل اور دیوار کی کارکردگی کو برقرار رکھنے کے لیے اہم ہے۔
• زمین کے دباؤ کے خلیات (مثال کے طور پر، JMZX-50/51XXAT ): یہ بڑے قطر کے فلیٹ سیلز مٹی کے ڈھانچے کے انٹرفیس کے تناؤ کی پیمائش کرتے ہیں۔ "51" بڑا ویرینٹ زیادہ بوجھ والے پشتے اور ڈیم ایپلی کیشنز کو ہینڈل کرتا ہے۔

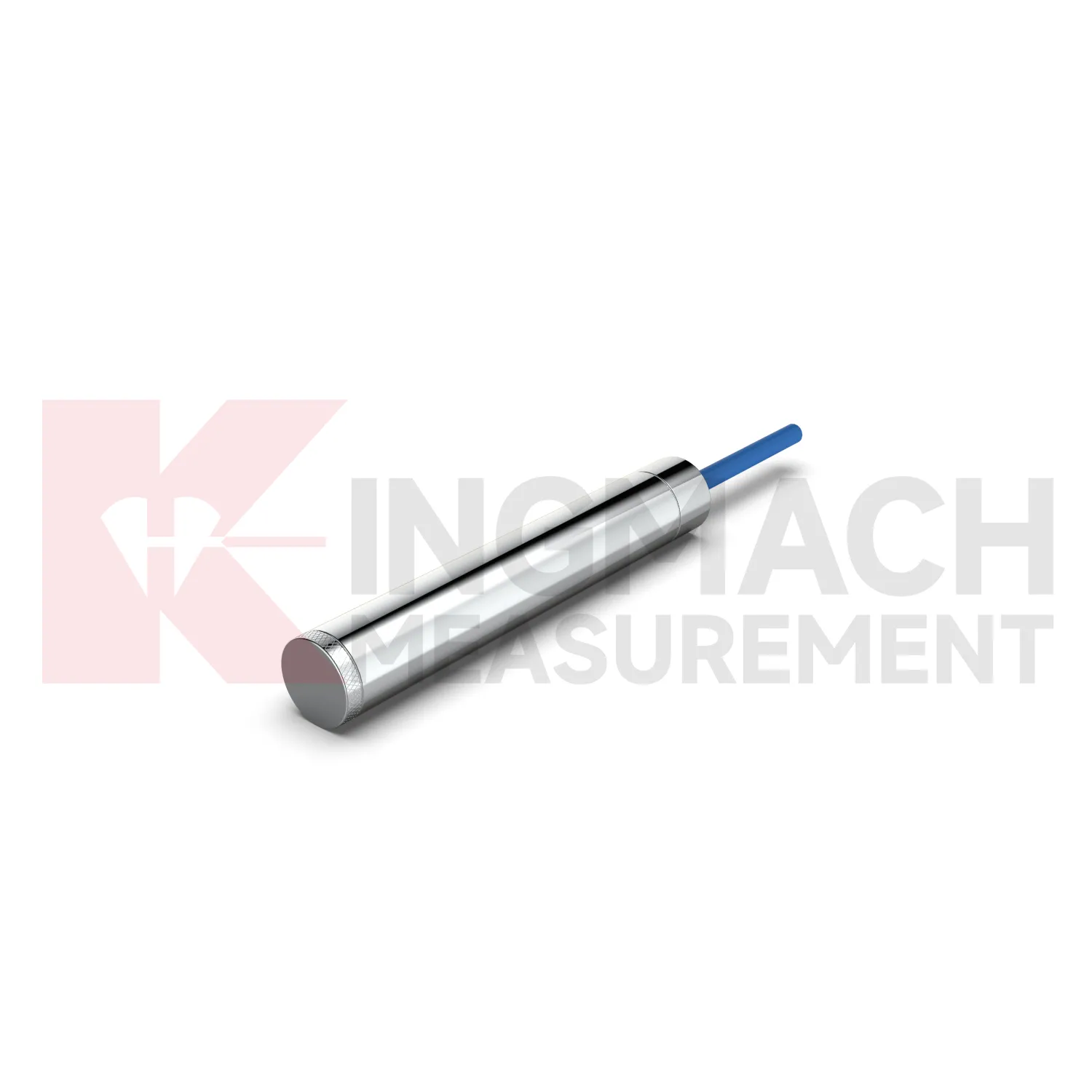

• پیزو میٹر (مثال کے طور پر، JMZX-55XXHAT ): انجینئر ان کا انتخاب اس وقت کرتے ہیں جب "لوڈ" پانی کا دباؤ ہو۔ سمارٹ وائبریٹنگ وائر کی اقسام طویل مدتی زمینی اور تاکنا دباؤ کی نگرانی کرتی ہیں۔

فیصلہ کن عنصر 3: صلاحیت، درستگی، اور زیادہ تفصیلات کا جال

ضرورت سے زیادہ تفصیلات کی عام خریداری کی غلطی سے بچنے کے لیے صلاحیت کو احتیاط سے دیکھیں۔ بہت سی ٹیمیں اصل آپریٹنگ رینج کے بجائے زیادہ سے زیادہ صلاحیت کی بنیاد پر خریدتی ہیں۔ مثال کے طور پر، 400 kN ایپلیکیشن میں 5,000 kN سیل رکھنا اسے اپنی حد کے سب سے کم 8% میں کام کرنے پر مجبور کرتا ہے۔ ریزولوشن اور ریپیٹ ایبلٹی رینج کی انتہاؤں پر تیزی سے گرتی ہے۔ عام اصول کے طور پر، ایک سیل منتخب کریں جہاں متوقع آپریٹنگ بوجھ اس کی درجہ بندی کی گنجائش کے 40% اور 80% کے درمیان ہو۔

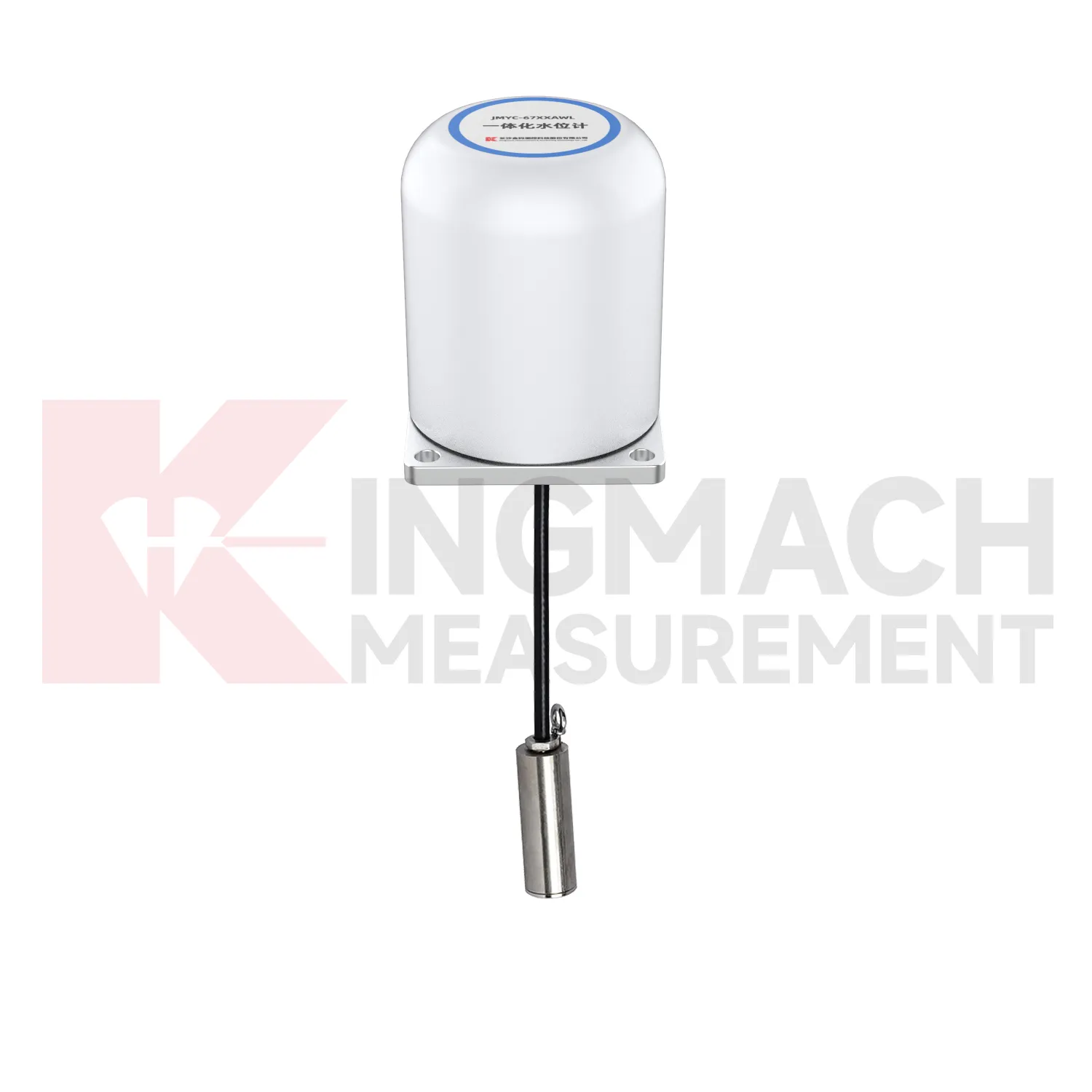

آپ کو درستگی کی کلاسوں کو بھی سمجھنا چاہیے۔ لیبارٹری کی درستگی انسٹال کردہ درستگی سے کافی مختلف ہے۔ درجہ حرارت کے اثرات، سنکی لوڈنگ، اور کیبل کی لمبائی فیلڈ کی کارکردگی کو تبدیل کرتی ہے۔ وسیع رینج سیل، جیسے JMYC-67XXAWL تفریق دباؤ میٹر، لچک پیش کرتے ہیں۔ آپ کو اندازہ لگانا چاہیے کہ جب وہ ریزولوشن کی قربانی دیتے ہیں تو وہ لاگت کی بچت کرتے ہیں۔ آخر میں، طویل مدتی استحکام پر غور کریں۔ وائبریٹنگ وائر سینسرز ملٹی سالہ مانیٹرنگ پروگراموں میں بہترین کریپ اور زیرو ڈرفٹ رویہ دکھاتے ہیں۔ وہ عام طور پر ان منظرناموں میں مزاحمتی تناؤ گیج کی اقسام کو پیچھے چھوڑ دیتے ہیں۔

فیصلہ کن عنصر 4: روایتی بمقابلہ اسمارٹ سینسنگ

آپ کو یہ فیصلہ کرنا ہوگا کہ جہاز میں انٹیلی جنس کی اہمیت کب ہے۔ روایتی وائبریٹنگ وائر سینسرز فریکوئنسی سگنل آؤٹ پٹ کرتے ہیں۔ انہیں ایک بیرونی ریڈ آؤٹ یا ڈیٹا لاگر کی ضرورت ہوتی ہے۔ وہ سب سے کم یونٹ لاگت، اعلی وشوسنییتا، اور کئی دہائیوں کی ثابت شدہ کارکردگی پیش کرتے ہیں۔

اس کے برعکس، سمارٹ (HAT) سینسر میں ایک آن بورڈ مائکرو پروسیسر ہوتا ہے۔ یہ پروسیسر سگنل کنڈیشنگ، درجہ حرارت کا معاوضہ، اور ڈیجیٹل RS-485/SDI-12 آؤٹ پٹ کو ہینڈل کرتا ہے۔ یہ ذہانت بڑی سائٹوں پر لمبی کیبل چلانے پر شور کو ختم کرتی ہے۔ آپ کو 20 یا اس سے زیادہ آلات کی بڑی صفوں کے لیے سمارٹ سینسرز کا انتخاب کرنا چاہیے۔ وہ دور دراز کی سائٹس یا پروجیکٹس میں بھی مہارت حاصل کرتے ہیں جن کے لیے SCADA یا IoT ڈیٹا پلیٹ فارمز کے ساتھ براہ راست انضمام کی ضرورت ہوتی ہے۔ روایتی سینسر دستی پڑھنے کے پروگراموں یا سائٹ کی چھوٹی تعداد کے لیے کافی رہتے ہیں۔ احتیاط سے ملکیت کی کل لاگت پر غور کریں۔ سمارٹ سینسرز کی قیمت پہلے سے زیادہ ہوتی ہے، لیکن وہ ڈیٹا لاگر چینل کی تعداد، وائرنگ کی پیچیدگی، اور دیکھ بھال کے وزٹ کو 5 سالہ نگرانی کے دورانیے میں کم کرتے ہیں۔

فیصلہ کن عنصر 5: سسٹم انٹیگریشن

لوڈ سیل پورا نظام نہیں ہے۔ اکیلے لوڈ سیل ڈیٹا تیار کرتا ہے، لیکن نگرانی کا نظام بصیرت پیدا کرتا ہے۔ آپ کو ریڈ آؤٹس، ڈیٹا لاگرز، ویژولائزیشن سوفٹ ویئر، اور الارم تھریش ہولڈز کی مشترکہ وضاحت کرنی چاہیے۔

پہلے سگنل کی مطابقت کو یقینی بنائیں۔ آؤٹ پٹ کی قسم کو ڈیٹا کے حصول کے نظام سے بالکل مماثل ہونا چاہیے۔ کیبلنگ پر غور بھی اتنا ہی ضروری ہے۔ ممکنہ سگنل کے انحطاط کے خلاف کیبل کی لمبائی کا اندازہ کریں۔ زیر زمین یا پانی کے اندر چلنے کے لیے آرمرڈ انسٹرومینٹیشن کیبل کا استعمال کریں۔ ویژولائزیشن اور الرٹنگ میکانزم کے بارے میں سوچیں۔ خودکار ڈیش بورڈز خام لوڈ ریڈنگ کو قابل عمل حفاظتی ذہانت میں تبدیل کرتے ہیں۔ یہ ذہانت ڈیم کی نگرانی، فاؤنڈیشن پٹ مینجمنٹ، اور پل کی صحت کے لیے بہت ضروری ہے۔ آپ کے بنیادی ڈھانچے کی قسم کے مطابق پروجیکٹ کے لیے مخصوص حل پیکجز تلاش کریں۔

ایک عملی انتخاب کی فہرست

عام انتخاب کی غلطیاں (اور ان سے کیسے بچنا ہے)

1. غلط انڈسٹری فوکس: جیو ٹیکنیکل ایپلی کیشنز کے لیے انڈسٹریل لوڈ سیلز کی وضاحت خطرناک ہے۔ ان کے پاس غلط فارم فیکٹر، تحفظ کی ناکافی درجہ بندی، اور طویل مدتی استحکام ڈیٹا کی کمی ہے۔

2. تنصیب کے طریقہ کار کو نظر انداز کرنا: ایک کھوکھلی سیل کو کامل محوری سیدھ کی ضرورت ہوتی ہے۔ ایک ناتجربہ کار عملہ سنکی بوجھ کی خرابیوں کا سبب بن سکتا ہے جو مانیٹرنگ کی زندگی بھر ڈیٹا کو برباد کر دیتا ہے۔

3. یونٹ کی قیمت پر خریدنا: انسٹرومینٹیشن سسٹم کی کل لاگت کو نظر انداز کرتے ہوئے فی سینسر کی قیمت کی بنیاد پر سختی سے خریداری کرنا بجٹ میں اضافے کا باعث بنتا ہے۔

4. سوچے سمجھے ڈیٹا کا حصول: اعداد و شمار کے حصول کے نظام کو سوچنے کے بعد کے طور پر علاج کرنے سے مطابقت کے بڑے فرق پیدا ہوتے ہیں۔

5. دیکھ بھال کو نظرانداز کرنا: 10-20+ سالہ ڈیم سیفٹی مانیٹرنگ پروگراموں میں ری کیلیبریشن یا سینسر کی تبدیلی کی منصوبہ بندی کرنے میں ناکامی طویل مدتی حفاظت سے سمجھوتہ کرتی ہے۔

دائیں سینسر، صحیح پروجیکٹ، صحیح ساتھی

صحیح سینسر کا انتخاب آپ کے پروجیکٹ کی کامیابی کو یقینی بناتا ہے۔ آپ کو اپنے پیمائشی ماحول کی وضاحت کرنا، قوت کی ترتیب سے مماثل ہونا، صلاحیت کی حد کو بہتر بنانا، صحیح ذہانت کی سطح کو منتخب کرنا، اور اپنے سسٹم کے انضمام کی احتیاط سے منصوبہ بندی کرنی چاہیے۔ پیچیدہ پروجیکٹس کو سادہ ڈیٹا شیٹ موازنہ کے بجائے ابتدائی انجینئرنگ مکالمے سے بہت فائدہ ہوتا ہے۔

Kingmach کی تکنیکی ٹیم مفت پراجیکٹ کی ضروریات کے جائزے فراہم کرتی ہے۔ اپنے پروجیکٹ کے پیرامیٹرز جمع کروائیں اور 48 گھنٹوں کے اندر سینسر کی تجویز کردہ تفصیلات حاصل کریں۔→ [ایک مفت تکنیکی سفارش حاصل کریں]

یہ مفت مشاورت بہترین آلے کے انتخاب کو یقینی بنانے میں مدد کرتی ہے۔ آپ اپنی مصروفیت کو گہرا کرنے کے لیے ہمارے متعلقہ پروجیکٹ کیس اسٹڈیز کو تلاش کر سکتے ہیں۔ ہمارے جامع کو براؤز کریں۔ سیل لوڈ کریں۔ آپ کی ضروریات کے لئے صحیح آلہ تلاش کرنے کے لئے. ہم آپ کے بنیادی ڈھانچے کی حفاظت کے لیے طویل مدتی مدد اور انشانکن خدمات فراہم کرتے ہیں۔
