وائبریٹنگ وائر سٹرین گیج بمقابلہ الیکٹریکل سٹرین گیج: کلیدی فرق

1. انجینئرنگ پروجیکٹس میں صحیح سٹرین گیج کا انتخاب کرنا

بنیادی ڈھانچے میں ساختی صحت کی نگرانی (SHM) کی عالمی مانگ تیزی سے بڑھ رہی ہے۔ درست تناؤ کی پیمائش پراجیکٹ کی حفاظت، طویل مدتی استحکام، اور ریگولیٹری تعمیل کو یقینی بنانے میں اہم کردار ادا کرتی ہے۔ پروجیکٹ مینیجر عام طور پر دو اہم ٹیکنالوجیز میں سے انتخاب کرتے ہیں: وائبریٹنگ وائر سٹرین گیج (VWSG) اور الیکٹریکل سٹرین گیج (ESG)۔ یہ مضمون انجینئرز، ٹھیکیداروں، اور پروکیورمنٹ ٹیموں کو اپنے مخصوص منصوبوں کے لیے صحیح حل منتخب کرنے میں مدد کرنے کے لیے ایک جامع اسٹرین گیج کا موازنہ فراہم کرتا ہے۔

2. کام کرنے کے اصول: ہر ٹیکنالوجی کس طرح تناؤ کی پیمائش کرتی ہے۔

2.1 وائبریٹنگ وائر سٹرین گیج (VWSG)

VWSG سینسر کے اندر تناؤ والے تار کی فریکوئنسی تبدیلی کی بنیاد پر کام کرتا ہے۔ ساختی تناؤ اس تار میں تناؤ کی تبدیلی کا سبب بنتا ہے، جو پھر قابل پیمائش فریکوئنسی شفٹ کا باعث بنتا ہے۔ یہ پیدا ہونے والا سگنل فطری طور پر ڈیجیٹل ہے، یعنی طویل فاصلے پر منتقل ہونے کے باوجود یہ مستحکم رہتا ہے۔ انجینئرز کے لیے ایک اہم بصیرت یہ ہے کہ یہ فریکوئنسی پر مبنی سگنل فطری طور پر ڈیجیٹل ہے اور طویل فاصلے پر منتقل ہونے پر بھی انتہائی مستحکم رہتا ہے۔ یہ سخت ماحول میں VWSG ٹیکنالوجی کا ایک اہم فائدہ ہے۔

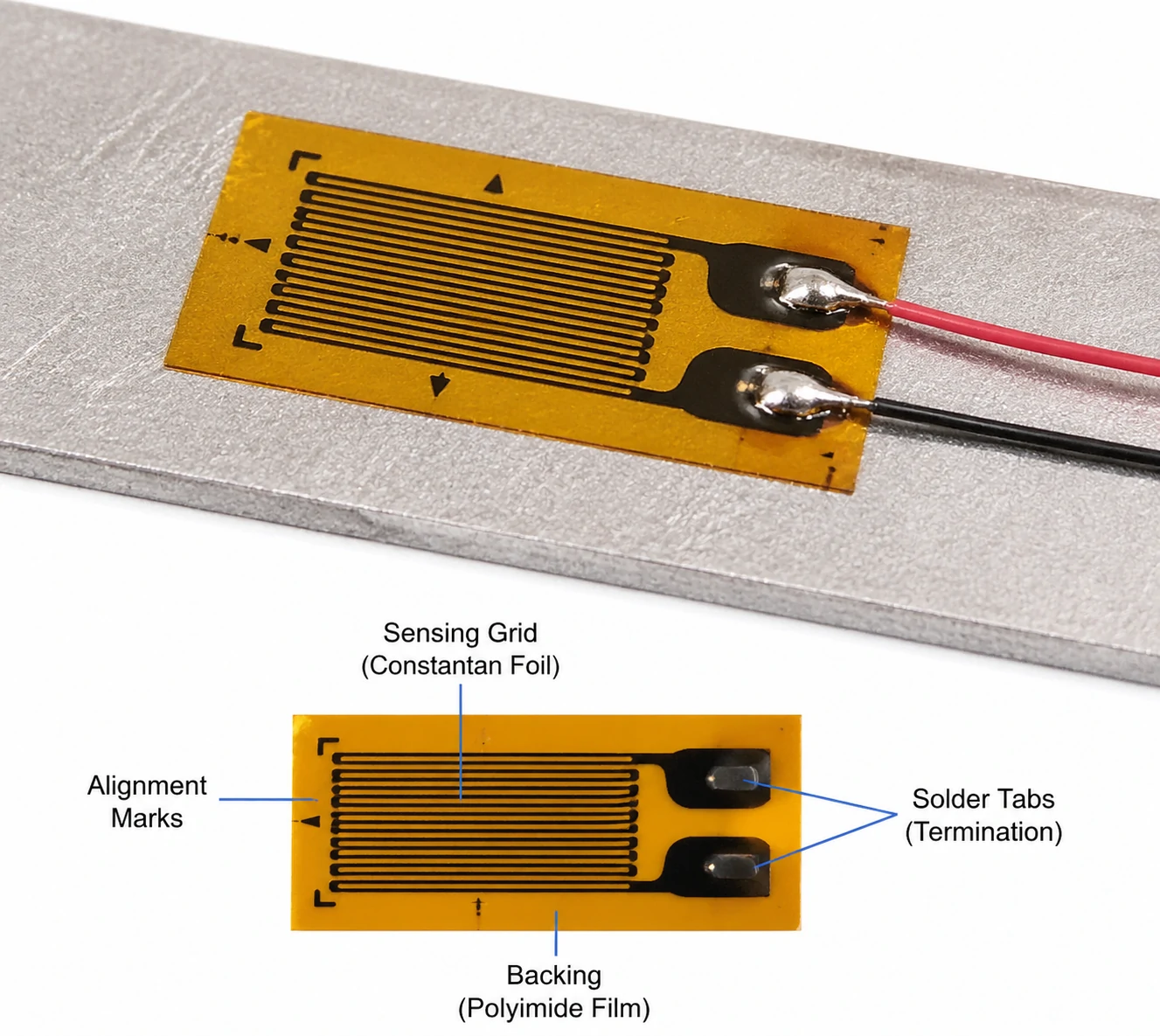

2.2 الیکٹریکل سٹرین گیج (ESG)

الیکٹریکل سٹرین گیج، یا ریزسٹنس سٹرین گیج، برقی مزاحمتی تبدیلی کی بنیاد پر کام کرتا ہے۔ جسمانی تناؤ اس مزاحمتی تبدیلی کا سبب بنتا ہے، جسے وہیٹ اسٹون برج سرکٹ پھر قابل پیمائش وولٹیج آؤٹ پٹ میں تبدیل کرتا ہے۔ اس اینالاگ سسٹم کو قابل استعمال ڈیٹا تیار کرنے کے لیے محتاط سگنل کنڈیشنگ اور ایمپلیفیکیشن کی ضرورت ہوتی ہے۔ ایک اہم بصیرت یہ ہے کہ ESG خوردبین تبدیلیوں کا پتہ لگانے میں سبقت لے جاتا ہے لیکن ماحولیاتی مداخلت کے لیے نمایاں طور پر زیادہ خطرناک ہے۔

3. کارکردگی کا موازنہ: درستگی، استحکام، اور حساسیت

3.1 پیمائش کی درستگی

الیکٹریکل سٹرین گیج اعلی قلیل مدتی درستگی فراہم کرتا ہے۔ اس کے برعکس، وائبریٹنگ وائر سٹرین گیج غیر معمولی طور پر قابل اعتماد طویل مدتی درستگی فراہم کرتا ہے۔

3.2 طویل مدتی استحکام

VWSG کثیر سالہ نگرانی کے منصوبوں میں سبقت رکھتا ہے کیونکہ اس کا جسمانی میکانزم فطری طور پر بڑھنے کے خلاف مزاحمت کرتا ہے۔ ESG اکثر طویل مدتی ایپلی کیشنز میں جدوجہد کرتا ہے۔ ESG وقت کے ساتھ بڑھے ہوئے سگنل اور درجہ حرارت کے منفی اثرات کا بہت زیادہ خطرہ ہے۔

3.3 حساسیت اور ریزولوشن

ESG اعلیٰ حساسیت پیش کرتا ہے، جو اسے مائیکرو اسٹرین کی پیمائش کرنے، لیب ٹیسٹنگ کرنے، اور پیمائش کی متحرک تبدیلیوں کو کیپچر کرنے کے لیے بہتر بناتا ہے۔ VWSG قدرے کم ریزولوشن کے ساتھ کام کرتا ہے، جو اسے جامد اور سست بدلنے والے بوجھ کی نگرانی کے لیے مثالی بناتا ہے۔

4. ماحولیاتی موافقت: سخت حالات میں کون سا بہتر کارکردگی دکھاتا ہے؟

4.1 درجہ حرارت کی مزاحمت

درجہ حرارت کی تبدیلیاں تمام ساختی صحت کی نگرانی کے سینسر کو متاثر کرتی ہیں۔ ڈیٹا اکٹھا کرنے کے عمل کو ہموار کرتے ہوئے VWSG میں بلٹ ان درجہ حرارت کے معاوضے کی خصوصیات ہیں۔ ESG کو درجہ حرارت کے اتار چڑھاو کے دوران ڈیٹا کی سالمیت کو برقرار رکھنے کے لیے بیرونی معاوضے کے طریقہ کار کی ضرورت ہوتی ہے۔

4.2 نمی، سنکنرن، اور دھول

VWSG عناصر کے خلاف مکمل طور پر بند ہے، جو اسے سرایت شدہ ایپلی کیشنز کے لیے انتہائی موزوں بناتا ہے۔ ESG تنصیب کے معیار کے لیے انتہائی حساس ہے اور اسے نمی اور دھول سے بچنے کے لیے کافی بیرونی تحفظ کی ضرورت ہوتی ہے۔

4.3 برقی مقناطیسی مداخلت (EMI)

VWSG مکمل طور پر برقی مقناطیسی مداخلت سے محفوظ ہے کیونکہ یہ فریکوئنسی سگنل پر انحصار کرتا ہے۔ ESG EMI کے لیے انتہائی حساس رہتا ہے کیونکہ یہ ایک اینالاگ سگنل دیتا ہے۔ یہ استثنیٰ بڑے بنیادی ڈھانچے کے منصوبوں میں VWSG سینسر کے استعمال کے لیے ایک مضبوط فروخت کا زاویہ فراہم کرتا ہے۔ وہ ساحلی علاقوں، زیر زمین سرنگوں اور بڑے ڈیموں میں غیر معمولی کارکردگی کا مظاہرہ کرتے ہیں۔

5. تنصیب اور دیکھ بھال: انجینئرز کے لیے عملی تحفظات

5.1 تنصیب کی پیچیدگی

ESG ایک پیچیدہ تنصیب کے عمل کا مطالبہ کرتا ہے۔ درست ریڈنگ حاصل کرنے کے لیے تکنیکی ماہرین کو سطح کی درست تیاری کرنی چاہیے اور ضروری چپکنے والی بانڈنگ کو یقینی بنانا چاہیے۔ VWSG ایک بہت زیادہ مضبوط تنصیب کا تجربہ پیش کرتا ہے۔ کارکن سینسر سے سمجھوتہ کیے بغیر VWSG کو براہ راست کنکریٹ ایمبیڈنگ کے لیے آسانی سے ڈھال سکتے ہیں۔

5.2 دیکھ بھال کے تقاضے

ESG میدان میں ناکامی کا زیادہ خطرہ رکھتا ہے۔ ESG کو درست طریقے سے کام کرنے کے لیے آپریٹرز کو بار بار کیلیبریشن کرنا چاہیے۔ VWSG کو انسٹال ہونے کے بعد کم سے کم دیکھ بھال کی ضرورت ہوتی ہے۔ اس پائیداری کے نتیجے میں VWSG کے لیے بہت طویل سروس لائف ہوتی ہے۔

6. ڈیٹا کے حصول اور نگرانی کے نظام کی مطابقت

6.1 سگنل ٹرانسمیشن

VWSG آسانی سے لمبی دوری کی ترسیل کو سنبھالتا ہے، کئی کلومیٹر تک درست سگنل بھیجتا ہے۔ ESG طویل کیبل کے ساتھ جدوجہد کرتا ہے اور سگنل کے شور سے سختی سے محدود ہے۔

6.2 SHM سسٹمز کے ساتھ انضمام

دونوں قسم کے سینسر جدید ساختی صحت کی نگرانی کے نیٹ ورکس کے ساتھ انضمام کی پیشکش کرتے ہیں۔ وہ معیاری ڈیٹا لاگرز کے ساتھ مطابقت کو یقینی بناتے ہیں۔ وہ بغیر کسی رکاوٹ کے IoT مانیٹرنگ پلیٹ فارمز اور ریموٹ مانیٹرنگ سسٹم سے جڑ جاتے ہیں۔ یہ انٹرآپریبلٹی کلائنٹس کو مکمل نگرانی کے حل متعارف کرانے کا ایک بہترین موقع پیش کرتی ہے۔

7. عام ایپلی کیشنز: جہاں ہر سینسر بہترین کارکردگی کا مظاہرہ کرتا ہے۔

7.1 وائبریٹنگ وائر سٹرین گیج ایپلی کیشنز

• ڈیم اور پن بجلی گھر
• پل اور سرنگیں۔
• گہری بنیادیں۔
• ڈھلوان اور جیو ٹیکنیکل نگرانی

7.2 الیکٹریکل سٹرین گیج ایپلی کیشنز

• لیبارٹری ٹیسٹنگ
• ایرو اسپیس اور آٹوموٹو آر اینڈ ڈی
• قلیل مدتی ساختی جانچ
• اعلی تعدد متحرک پیمائش

8. قیمت بمقابلہ قیمت: قلیل مدتی بجٹ بمقابلہ طویل مدتی ROI

وائبریٹنگ وائر بمقابلہ مزاحمتی تناؤ گیج کے اختیارات کا تجزیہ کرتے وقت، ٹیموں کو ابتدائی قیمت خرید سے آگے دیکھنا چاہیے۔ ESG کم ابتدائی قیمت پیش کرتا ہے۔ تاہم، بار بار دیکھ بھال اور تبدیلی کے نتیجے میں ESG کے لیے لائف سائیکل کی لاگت بہت زیادہ ہوتی ہے۔ VWSG کو ایک اعلیٰ پیشگی سرمایہ کاری کی ضرورت ہے۔ وقت گزرنے کے ساتھ، VWSG کم دیکھ بھال اور متبادل لاگت فراہم کرتا ہے۔ خریداری کی ایک اہم بصیرت یہ ہے کہ ملکیت کی کل لاگت (TCO) بڑے، کثیر سالہ منصوبوں میں نمایاں طور پر زیادہ اہمیت رکھتی ہے۔

9. فیصلہ کن رہنما: اپنے پروجیکٹ کے لیے صحیح سٹرین گیج کا انتخاب کیسے کریں۔

9.1 کلیدی انتخاب کا معیار

پروکیورمنٹ ٹیموں کو سینسر کا حتمی انتخاب کرنے سے پہلے کئی بنیادی عوامل کا جائزہ لینا چاہیے۔ آپ کو منصوبے کی کل مدت اور سائٹ پر مخصوص ماحولیاتی حالات پر غور کرنا چاہیے۔ آپ کو مطلوبہ درستگی کا بھی تعین کرنا ہوگا، اپنی سخت بجٹ کی رکاوٹوں کا خاکہ بنانا ہوگا، اور تنصیب کی مجموعی فزیبلٹی کا اندازہ لگانا ہوگا۔

9.2 فوری موازنہ کا جدول

عامل	ہلتی ہوئی تار	الیکٹریکل
استحکام	بہترین	اوسط
حساسیت	اوسط	بہترین
پائیداری	بہترین	کم
لاگت (ابتدائی)	اعلی	زیریں

10. نتیجہ: پراجیکٹ کی ضروریات کے مطابق ٹیکنالوجی کو ملانا

ساختی سینسرز کا انتخاب کرتے وقت بس کوئی "ایک ہی سائز میں فٹ بیٹھتا ہے" حل نہیں ہے۔ خلاصہ یہ کہ سخت ماحول میں طویل مدتی نگرانی کے لیے VWSG بہترین انتخاب ہے۔ ESG اعلی صحت سے متعلق، قلیل مدتی ٹیسٹنگ ایپلی کیشنز کے لیے بہترین ٹول ہے۔

ہم قارئین کو اپنی انجینئرنگ ٹیم کے ساتھ تکنیکی مشاورت کی درخواست کرنے کی دعوت دیتے ہیں۔ ہم حسب ضرورت سینسر حل حاصل کرنے میں آپ کی مدد کر سکتے ہیں اور آپ کے مخصوص پروجیکٹ کی ضروریات پر گہرائی سے تبادلہ خیال کر سکتے ہیں۔ اپنے اگلے بنیادی ڈھانچے کے منصوبے کے لیے موزوں تناؤ کی نگرانی کے حل کے لیے ہم سے رابطہ کریں۔

[اب ہم سے رابطہ کریں!]

اکثر پوچھے گئے سوالات

1. وائبریٹنگ وائر سٹرین گیج اور الیکٹریکل سٹرین گیج کے درمیان بنیادی فرق کیا ہے؟

بنیادی فرق ان کے کام کرنے کے اصولوں میں ہے۔ ایک VWSG تناؤ کی پیمائش کے لیے تناؤ والے تار کی فریکوئنسی شفٹ پر انحصار کرتا ہے، جب کہ ESG برقی مزاحمت میں تبدیلی کے ذریعے تناؤ کی پیمائش کرتا ہے۔

2. طویل مدتی بنیادی ڈھانچے کے منصوبوں کے لیے کون سا سٹرین گیج بہتر ہے؟

وائبریٹنگ وائر سٹرین گیج طویل مدتی منصوبوں کے لیے بہتر ہے۔ یہ سگنل بڑھنے کے خلاف موروثی مزاحمت کی خصوصیات رکھتا ہے اور کئی سالوں میں سخت ماحولیاتی حالات کو آسانی سے برداشت کرتا ہے۔

3. الیکٹریکل سٹرین گیجز طویل فاصلے کے سگنل ٹرانسمیشن کے ساتھ کیوں جدوجہد کرتے ہیں؟

الیکٹریکل سٹرین گیجز ینالاگ وولٹیج سگنل کو آؤٹ پٹ کرتے ہیں۔ یہ اینالاگ سگنل لمبے کیبل کے چلنے پر کم ہو جاتا ہے اور آسانی سے برقی مقناطیسی مداخلت (EMI) اور سگنل کا شور اٹھاتا ہے۔

4. کیا میں الیکٹریکل سٹرین گیجز کو براہ راست کنکریٹ میں ایمبیڈ کر سکتا ہوں؟

جب تک ممکن ہو، وسیع بیرونی تحفظ کے بغیر اس کی سفارش نہیں کی جاتی ہے۔ VWSGs مکمل طور پر مہر بند اور قدرتی طور پر مضبوط ہیں، جو انہیں براہ راست کنکریٹ ایمبیڈنگ کے لیے صنعت کا معیار بناتے ہیں۔

5. کون سا آپشن سرمایہ کاری پر بہتر منافع (ROI) فراہم کرتا ہے؟

قلیل مدتی یا تجربہ گاہوں کے منصوبوں کے لیے، ESG کم ابتدائی اخراجات کی وجہ سے بہتر ROI پیش کرتا ہے۔ بڑے پیمانے پر یا کثیر سالہ بنیادی ڈھانچے کے منصوبوں کے لیے، VWSG نمایاں طور پر بہتر ROI فراہم کرتا ہے کیونکہ اس کی ملکیت کی کل لاگت کم سے کم دیکھ بھال اور متبادل ضروریات کی وجہ سے کم ہے۔
