GNSS JMBD-1050

عام پروڈکٹ کی معلومات

مصنوعات کی کاروباری شرائط

تفصیل

تعارف:

جی این ایس ایس ایک نئی نسل کا، ہر موسم کا، غیر حاضر خودکار پوزیشننگ سسٹم ہے جو ایک اعلیٰ کارکردگی اور اعلیٰ درستگی والے سسٹم آن چپ (SoC) کا استعمال کرتے ہوئے تیار کیا گیا ہے، جو کثیر نکشتر اور کثیر تعدد اعلیٰ درست پوزیشننگ کو سپورٹ کرتا ہے۔ یہ چین کے BeiDou نیویگیشن سیٹلائٹ سسٹم (BDS B1/B2)، ریاستہائے متحدہ کے GPS (L1/L2)، روس کے GLONASS (L1/L2)، اور یورپ کے Galileo (E1/E5b) کے سگنلز کے ساتھ مطابقت رکھتا ہے۔ انجینئرنگ پراجیکٹس پر مانیٹرنگ پوائنٹس پر تعینات ایک یا زیادہ پوزیشننگ یونٹس پر مشتمل، یہ نظام افقی اور عمودی نقل مکانی کی پیمائش کرتا ہے۔ یہ نظام ہر موسم میں بغیر پائلٹ کے خودکار نقل مکانی کی پیمائش کا نظام تشکیل دیتا ہے۔

کام کرنے کا اصول:

1. سینسر کا اصول:

اعلیٰ کارکردگی اور اعلیٰ درستگی کے SoC چپس کی بنیاد پر، GNSS لوکیٹر کی نئی نسل پورے نظام کی کثیر تعدد اعلیٰ درستگی کی پوزیشننگ کو سپورٹ کرتی ہے۔ یہ ایک ایسی ٹیکنالوجی ہے جو مصنوعی زمین کے مصنوعی سیاروں سے ایٹم کلاک ٹائمنگ سسٹم کے ساتھ سگنل وصول کرتی ہے اور پوائنٹ کی پیمائش کرتی ہے۔ پوزیشنر کو کم از کم چار سیٹلائٹس کی ٹائمنگ کوڈنگ ملتی ہے، اور لوکیٹر کی پوزیشن خود حل کرنے کے ذریعے حاصل کی جا سکتی ہے، اور متحرک نگرانی کا احساس کیا جا سکتا ہے۔

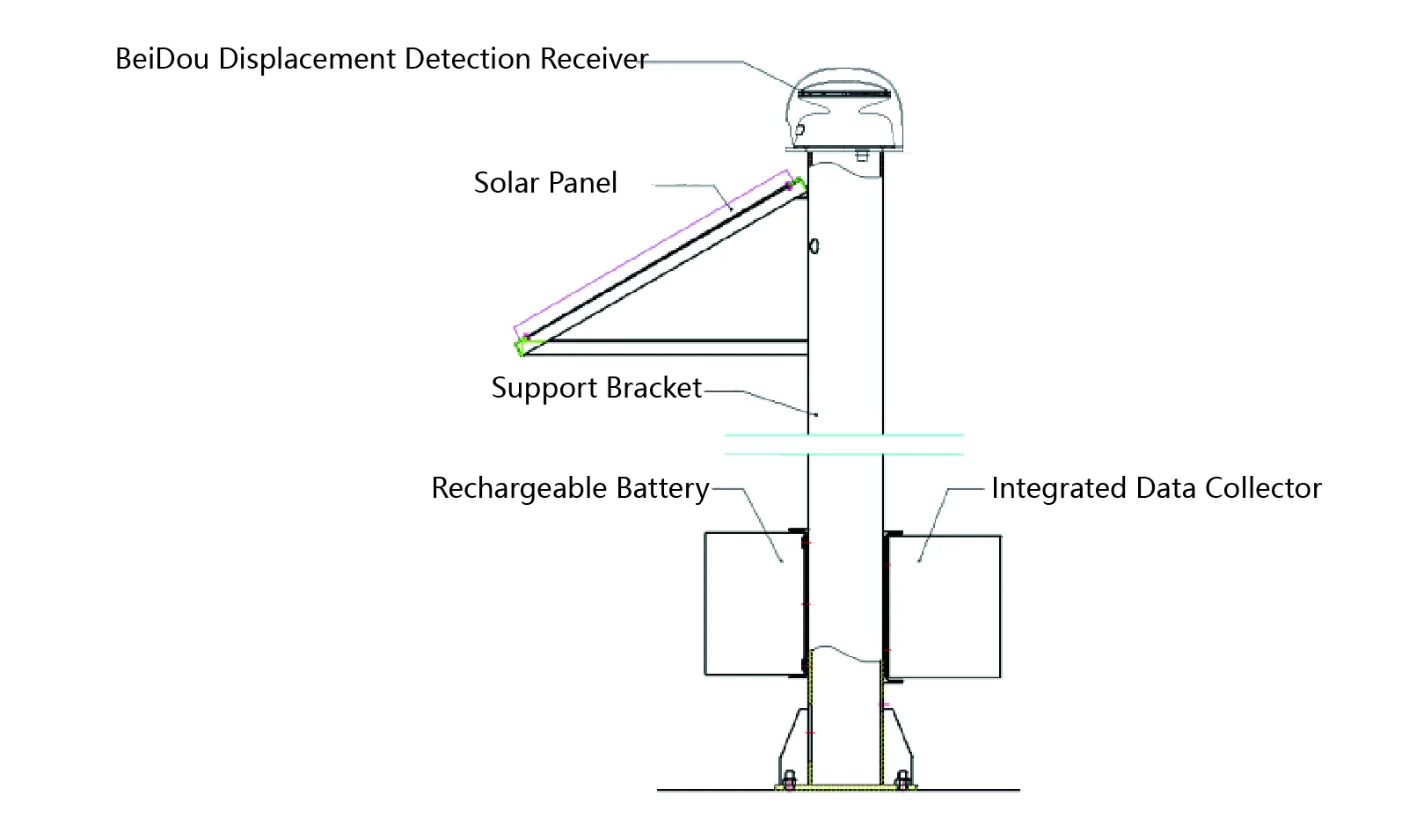

GPS ریموٹ ڈسپلیسمنٹ میجرمنٹ سسٹم ایک GNSS (مکمل سسٹم) لوکیٹر، بڑھتے ہوئے بریکٹ، سولر پینلز، بیٹریز وغیرہ پر مشتمل ہوتا ہے۔

2. سسٹم کا اصول:

ایک سے زیادہ پوزیشننگ آلات پر مشتمل ایک نظام باہمی ربط کے ذریعے مربوط تفریق کی گنتی انجام دیتے ہوئے اپنی پوزیشنوں کی پیمائش کرتا ہے، جس سے اعلی درستگی کے رشتہ دار نقل مکانی کی پیمائش کو قابل بنایا جاتا ہے۔ اس طرح کے انجینئرنگ منصوبوں میں، لوکیٹر کو ڈیٹم پوائنٹ، ٹیسٹ پوائنٹ کے ساتھ یکساں طور پر ترتیب دیا جا سکتا ہے، ڈیٹام پوائنٹ کی نسبت ٹیسٹ پوائنٹ کی اعلیٰ درستگی کی پوزیشن میں تبدیلی کی قیمت حاصل کرتا ہے۔

مصنوعات کی ظاہری شکل:

JMBD-1050 میزبان پینل میں 3 اشارے اور 1 انٹرفیس شامل ہے۔

1. پاور انڈیکیٹر لائٹ: روشن اشارہ کرتا ہے کہ پاور منسلک ہے۔

2.4G انڈیکیٹر لائٹ: روشن 4G نیٹ ورک کمیونیکیشن کی طرف اشارہ کرتا ہے۔

3. GNSS پوزیشننگ انڈیکیٹر لائٹ: روشن کردہ کامیاب پوزیشننگ کی طرف اشارہ کرتا ہے۔

4. پاور انٹرفیس اور RS485 کمیونیکیشن انٹرفیس۔

ایپلی کیشنز

ساختی رشتہ دار نقل مکانی کی تبدیلیوں کی درست پیمائش حاصل کرنے کے لیے اس کا بڑے پیمانے پر انجینئرنگ کے شعبوں جیسے ڈھلوانوں، تیز رفتار ریلوے، پلوں، عمارتوں، کانوں اور ڈیموں میں استعمال کیا جاتا ہے۔
