ڈیم کی نگرانی کے لیے کنگ ماچ واٹر لیول سینسرز

ڈیم کی حفاظت میں پانی کی سطح کی نگرانی کیوں اہم ہے۔

آبی سطح آبی ذخائر کے نظام الاوقات، سیلاب پر قابو پانے، سیپج کا جائزہ لینے، اور انتباہی فیصلوں کے پیچھے چلنے والے متغیرات میں سے ایک ہے۔ یہ ڈھانچے پر ہائیڈرولک بوجھ کی وضاحت کر سکتا ہے، اس بات کی نشاندہی کر سکتا ہے کہ آیا امدادی پائپ توقع کے مطابق برتاؤ کر رہا ہے، اور زمینی پانی یا اندرونی دباؤ کی تبدیلیوں کی تشریح میں مدد کرتا ہے جب اسے دوسرے آلات کے ساتھ پڑھا جاتا ہے۔

مفید آؤٹ پٹ ایک الگ تھلگ نمبر کے بجائے موازنہ ٹائم سیریز ہے۔ انجینئرز بارش، آبی ذخائر کی تبدیلی، نکاسی آب کے ردعمل، اور وقت کے ساتھ اندرونی حالات کا موازنہ کر سکتے ہیں جب ڈیٹام، نمونے لینے کا وقفہ، اور بحالی کی تاریخ کو پیمائش کے ڈیٹا کے ساتھ برقرار رکھا جاتا ہے۔ یہ فیصلہ کرنے کی بنیاد ہے کہ آیا تبدیلی کو تفتیش کی ضرورت ہے یا سائٹ کے عام ردعمل سے مطابقت رکھتی ہے۔

ڈیم کی نگرانی کے لیے پانی کی سطح کے سینسر کی اہم اقسام

سینسر کو پیمائش کے نقطہ سے مماثل ہونا چاہئے۔ ڈوبے ہوئے پریشر سینسر میں ایمبیڈڈ آبزرویشن ٹیوب یا پریشر ریلیف پائپ فٹ ہو سکتا ہے، جبکہ ریڈار یا الٹراسونک پیمائش کھلے پانی کی سطح سے رابطے سے بچ سکتی ہے۔ فلوٹ سسٹم، بلبلرز، اور مینوئل اسٹاف گیجز متعلقہ رہتے ہیں جہاں سائٹ کے حالات یا توثیق کا طریقہ انہیں عملی بناتا ہے۔

دستی عملے کے گیجز نگرانی کے منصوبے میں جگہ کے مستحق ہیں۔ وہ کمیشننگ، متواتر جانچ پڑتال، اور واقعہ کے بعد کی تفتیش کے لیے ایک مرئی، پاور فری حوالہ فراہم کرتے ہیں۔ ڈیٹم، محفوظ رسائی کا راستہ، معائنہ کا وقفہ، اور ٹائم اسٹیمپڈ ریکارڈ فارمیٹ کی وضاحت کریں تاکہ یہ ریڈنگ ڈیجیٹل ڈیٹا اسٹریم کو الجھانے کے بجائے درست کر سکیں۔

تفریق دباؤ پانی کی سطح کے سینسر کیسے کام کرتے ہیں۔

ایک ہائیڈروسٹیٹک سینسر سینسنگ پوائنٹ پر پانی کے دباؤ کو سطح کی قدر میں تبدیل کرتا ہے۔ جیسے جیسے سینسر کے اوپر پانی کا کالم بڑھتا ہے، دباؤ بڑھتا ہے۔ ڈوبے ہوئے ڈایافرام کے لیے، تعلق کو ڈیلٹا P = rho gh کے طور پر ظاہر کیا جا سکتا ہے، اس لیے اطلاع شدہ سطح سیال کی کثافت، سینسر کی بلندی، اور ایک مستحکم ماحولیاتی حوالہ پر منحصر ہے۔

اوپن ایئر ایپلی کیشنز کے لیے، ایک وینٹڈ کیبل یا اندرونی ایئر ٹیوب پیمائش کو ماحولیاتی دباؤ کا حوالہ دے سکتی ہے۔ یہ پانی کی سطح کے واقعے کے طور پر بارومیٹرک تبدیلی کے علاج کے خطرے کو کم کرتا ہے۔ یہ فیلڈ ڈسپلن کی ضرورت کو ختم نہیں کرتا: کمیشننگ کے وقت سینسر کی بلندی اور حوالہ ڈیٹا کو ریکارڈ کریں، وینٹ پاتھ کو خشک اور کھلا رکھیں، اور ایک مستحکم پڑھنے کا موازنہ سروے شدہ یا دستی حوالہ سے کریں۔

پیمائش کا یہ طریقہ بہت سے ڈیم اور ہائیڈرولوجی پوائنٹس کے لیے موزوں ہے، لیکن اسے صرف لیبل کے ذریعے منتخب نہیں کیا جانا چاہیے۔ خریدار کو دباؤ پر مبنی نقطہ نظر کی تصدیق کرنے سے پہلے پائپ جیومیٹری، متوقع سر، تلچھٹ کے خطرے، کیبل کے راستے، دیکھ بھال تک رسائی، اور ڈیٹا فن تعمیر کو چیک کرنے کی ضرورت ہے۔

درستگی، ریزولیوشن، اور رینج: خریداروں کو کیا موازنہ کرنا چاہیے۔

ریزولوشن وہ سب سے چھوٹی انکریمنٹ ہے جو ایک ڈیوائس کا پتہ لگا سکتا ہے یا ڈسپلے کر سکتا ہے۔ درستگی اس بات کی وضاحت کرتی ہے کہ متعین حالات میں رپورٹ شدہ قدر حقیقی قدر کے کتنی قریب ہے۔ ایک عمدہ ڈسپلے اضافہ خود اس بات کی ضمانت نہیں دیتا کہ انتباہی حد یا طویل مدتی رجحان قابل اعتماد ہے۔ انسٹالیشن آفسیٹ، درجہ حرارت کا ردعمل، انشانکن، اور حوالہ نقطہ کی استحکام بھی اہمیت رکھتا ہے۔

زیادہ سے زیادہ قابل اعتبار واٹر کالم کے خلاف حد کا انتخاب کریں، نہ صرف عام آپریٹنگ لیول۔ سیلاب کی سطح، پائپ ہیڈ، متوقع دباؤ کی سیر، اور اوورلوڈ کے نتیجے کا جائزہ لیں۔ RFQ کو پڑھنے کا انجینئرنگ مقصد بھی بیان کرنا چاہیے، کیونکہ ریزروائر رپورٹنگ، ٹرینڈ مانیٹرنگ، اور الارم رسپانس کے لیے قبولیت کے معیار مختلف ہو سکتے ہیں۔

JMYC-67XXAWL اور JMYC-67XXAD: ڈیٹا فن تعمیر کا انتخاب

دور دراز کے ذخائر، ہائیڈرولوجی، یا غیر حاضر ڈیم پوائنٹس کے لیے، کنگمچ JMYC-67XXAWL ایک تفریق-پریشر سینسر، بلٹ ان 4G DTU، اور اندرونی بیٹری کو یکجا کرتا ہے۔ اس کے 10 میٹر، 20 میٹر، اور 30 ​​میٹر ماڈل تعیناتی کو آسان بنا سکتے ہیں جہاں ایک محفوظ کیبل روٹ اور مقامی بجلی کی فراہمی مشکل ہے۔ اس کی مناسبیت اب بھی سیلولر کوریج، منصوبہ بند نمونے لینے کے وقفے، تنصیب تک رسائی، اور ایک حقیقت پسندانہ بیٹری سروس پلان پر منحصر ہے۔

کنگ ماچ JMYC-67XXAD وائرڈ انضمام کا راستہ لیتا ہے۔ اس کا RS485 انٹرفیس اور DC 9-24 V پاور کی ضرورت اس کو مناسب بناتی ہے جہاں ایک لاگر، پاور سپلائی، محفوظ کیبل روٹ، اور ایکوائزیشن آرکیٹیکچر پہلے ہی ڈیزائن کیا جا چکا ہے۔ اس کی 10 میٹر، 20 میٹر، اور 30 ​​میٹر کی شکلیں صرف پانی کی عام سطح کے بجائے زیادہ سے زیادہ متوقع سر کے ذریعہ منتخب کی جانی چاہئیں۔

تفصیلات کے فرق کو انجینئرنگ کا فیصلہ کرنا چاہئے۔ AWL ماڈل بیٹری سے چلنے والے 4G ٹرانسمیشن کے ساتھ 1 ملی میٹر ریزولوشن اور +/-0.1% FS درستگی کی اطلاع دیتا ہے۔ AD ماڈل RS485 انضمام کے ساتھ 0.1 ملی میٹر ریزولوشن اور 0.2% FS درستگی کی اطلاع دیتا ہے۔ ان اعداد و شمار کا موازنہ پورے پیمائشی سلسلہ سے کریں، بشمول ڈیٹم کنٹرول، انسٹالیشن کی خرابی، الارم کا مقصد، اور دیکھ بھال کی رکاوٹیں، بجائے ایک نمبر پر انتخاب کریں۔

تنصیب کے عوامل جو حقیقی درستگی کو متاثر کرتے ہیں۔

جب انسٹالیشن کمزور ہو تو صحیح طریقے سے متعین سینسر اب بھی ناقص پروجیکٹ ڈیٹا دے سکتا ہے۔ مستحکم ماؤنٹنگ، ایک دستاویزی عمودی حوالہ، محفوظ کیبل روٹنگ، ٹیوب یا پائپ تک صاف رسائی، اور ریکارڈ شدہ صفر یا آفسیٹ استعمال کریں۔ ریلیف پائپ یا ایمبیڈڈ واٹر لیول ٹیوب میں، معطلی کے انتظامات اور سینسر کی پوزیشن کو دستاویز کریں تاکہ مستقبل کے آپریٹرز دیکھ بھال یا تبدیلی کے بعد تبدیلیوں کی تشریح کر سکیں۔

تلچھٹ، بائیوفاؤلنگ، ہنگامہ خیزی، پھنسی ہوا، کیبل کا تناؤ، بجلی کی نمائش، اور پانی کا ہتھوڑا سبھی پیمائش کو متاثر کر سکتے ہیں۔ پریشر سینسر کی تنصیبات کو خشک، کھلے راستے کی ضرورت ہوتی ہے۔ بیٹری سے چلنے والے اسٹیشنوں کو ان کی مواصلات کی دوبارہ کوششوں اور نمونے لینے کے شیڈول کی سروس لائف کے حساب سے جائزہ لینے کی ضرورت ہے۔ RS485 نیٹ ورکس کو شیلڈنگ، گراؤنڈنگ، سرج پروٹیکشن، اور کمیشننگ چیک کے لیے ایک متعین پلان کی ضرورت ہے۔

ڈیم مانیٹرنگ ورک فلو اور تصدیق شدہ ایپلیکیشن لنکس

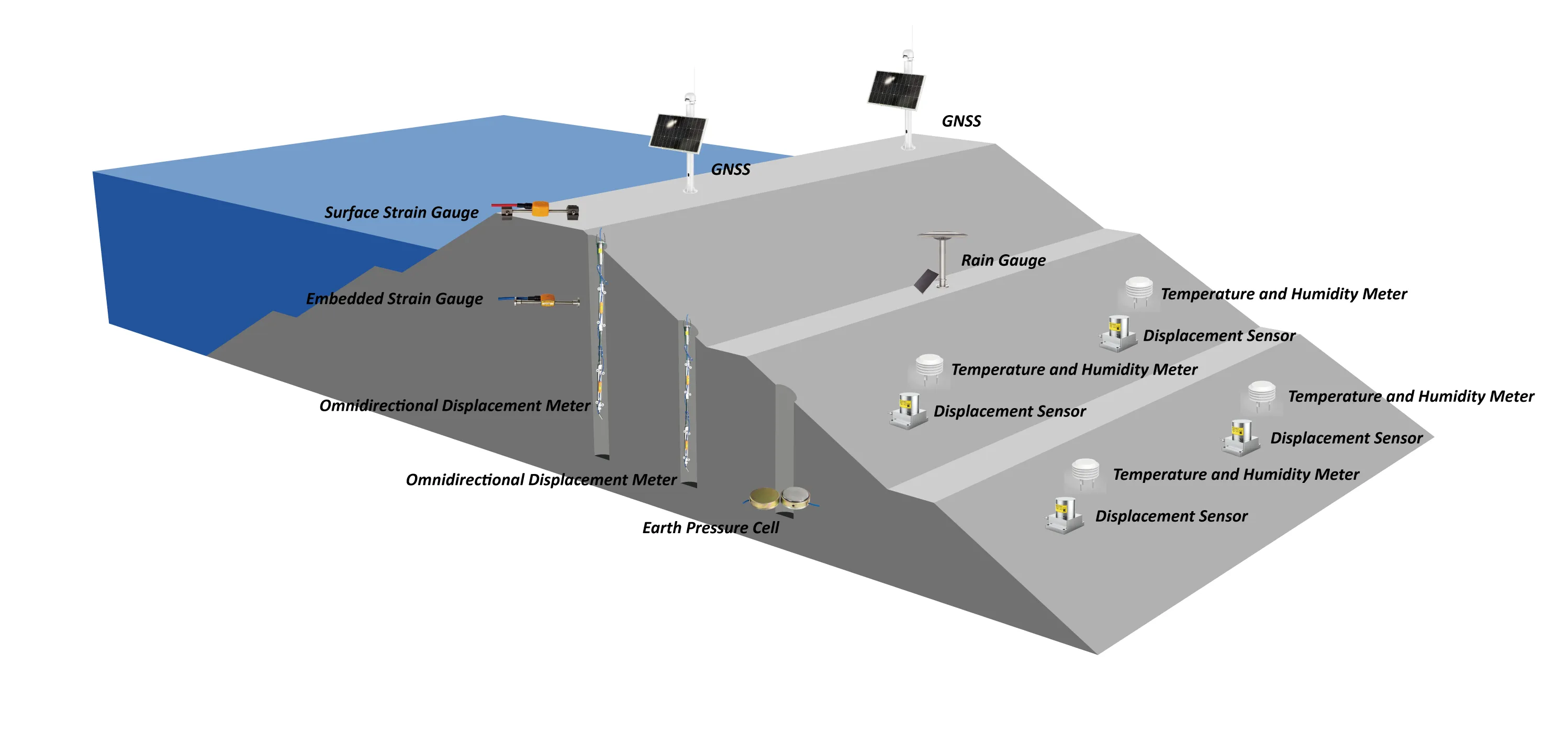

ڈیم کی نگرانی کا نظام عام طور پر ایک سے زیادہ سینسر آؤٹ پٹ کو یکجا کرتا ہے۔ پانی کی سطح کا چینل اس وقت زیادہ کارآمد ہو جاتا ہے جب اس کا سیپج، سیٹلمنٹ، نقل مکانی، جھکاؤ، بارش اور آپریشنل ریکارڈ کے ساتھ جائزہ لیا جاتا ہے۔ کنگماچ کا ڈیم کی نگرانی کا حل  اس نظام کی سطح کے نقطہ نظر کو ساختی، سیپج، ہائیڈرولوجیکل، ماحولیاتی، اور بوجھ کے مشاہدات میں بیان کرتا ہے۔

ڈیٹا پاتھ کے لیے، اس بات کی وضاحت کریں کہ سینسر کو منتخب کرنے سے پہلے ڈیٹا کہاں جمع، منتقل، جائزہ، اور برقرار رکھا جاتا ہے۔ ایک ریموٹ پوائنٹ کے لیے مربوط 4G ڈیوائس کی ضرورت ہو سکتی ہے۔ وائرڈ سائٹ کو چینل پلان، ڈیٹا لاگر، حفاظتی کیبلنگ، اور ایک جائزہ پلیٹ فارم کی ضرورت ہو سکتی ہے۔ دستیاب ریڈ آؤٹ اور ڈیٹا لاگرز  اور نگرانی سافٹ ویئر اس RFQ بحث کے لیے متعلقہ اندرونی حوالہ جات فراہم کریں۔

اس مضمون میں سائٹ کے لیے مخصوص ڈیم کی کارکردگی کا کیس شامل نہیں کیا گیا ہے کیونکہ فراہم کردہ مواد پانی کی سطح کے ان دو ماڈلز کے لیے ایک کی تصدیق نہیں کرتا ہے۔ پروجیکٹ کی انکوائری کے بجائے سائٹ کی ڈرائنگ، پیمائش کا مقصد، آلات کی فہرست، اور قبولیت کے معیار کو فراہم کرنا چاہیے تاکہ اصل تنصیب کے خلاف ترتیب کا جائزہ لیا جا سکے۔

پروکیورمنٹ اور انجینئرنگ ٹیموں کے لیے سلیکشن چیک لسٹ

پیمائش کا نقطہ

• اس بات کی وضاحت کریں کہ آیا یہ نقطہ ذخائر کی سطح، سرایت شدہ ٹیوب، پریشر ریلیف پائپ آؤٹ لیٹ، زمینی پانی کا بورہول، اسٹیلنگ کنواں، یا ہائیڈرولوجی اسٹیشن ہے۔
• زیادہ سے زیادہ قابل اعتبار سر، حوالہ کی بلندی، رسائی کی رکاوٹوں اور مطلوبہ حد کی تصدیق کریں۔

تکنیکی نظام

• رجحان کا جائزہ لینے، الارم مینجمنٹ، یا آپریشنل رپورٹنگ کے لیے درستگی اور رپورٹنگ کا ہدف مقرر کریں۔
• ریموٹ پوائنٹس کے لیے 4G بیٹری آپریشن یا وائرڈ ایکوزیشن نیٹ ورک کے لیے RS485 منتخب کریں۔
• ماؤنٹنگ، پائپ جیومیٹری، کیبل روٹنگ، وینٹ پروٹیکشن، گراؤنڈنگ، سرج پروٹیکشن، اور توثیق کا طریقہ بتائیں۔

تجارتی اور ترسیل

• ڈیٹا شیٹ، کیلیبریشن دستاویزات، وائرنگ ڈایاگرام، انسٹالیشن گائیڈنس، IP تفصیلات، پیکیجنگ کی تفصیلات، لیڈ ٹائم تصدیق، اور وارنٹی شرائط کی درخواست کریں۔

بحالی اور قبولیت

• معائنہ اور صفائی کے وقفوں کی وضاحت کریں، جہاں قابل اطلاق ہو وہاں بیٹری کی تبدیلی تک رسائی، وینٹ چیک، لاگر چیک، اور دستی یا سروے شدہ حوالہ سے موازنہ کریں۔

خریداری کی عام غلطیاں

صرف قرارداد کا موازنہ کرنا ایک عام غلطی ہے۔ 0.1 ملی میٹر ڈسپلے میں اضافہ مفید ہو سکتا ہے، لیکن قبولیت کا انحصار پورے پیمانے پر درستگی، تنصیب جیومیٹری، درجہ حرارت کے رویے، انشانکن حالات، اور حوالہ کے استحکام پر بھی ہوتا ہے۔ پہلے مطلوبہ فیصلے کی رواداری طے کریں، پھر مکمل انسٹرومنٹ اور انسٹالیشن پلان کا موازنہ کریں۔

مواصلات کا فیصلہ اکثر دیر سے ہوتا ہے۔ ایک کم طاقت والا 4G ڈیوائس ریموٹ پوائنٹ پر فیلڈ ورک کو کم کر سکتا ہے، لیکن اسے کوریج اور بیٹری سروس پلان کی ضرورت ہے۔ ایک وائرڈ RS485 ڈیوائس کو مکمل ایکوزیشن نیٹ ورک میں برقرار رکھنا آسان ہو سکتا ہے، لیکن صرف اس صورت میں جب پاور، کیبل پروٹیکشن، گراؤنڈنگ، اور سرج کنٹرول پہلے سے دائرہ کار میں ہوں۔

وینٹ مینٹیننس کو نظر انداز کرنا ایک اور قابل گریز خطرہ پیدا کرتا ہے۔ ایک وینٹڈ حوالہ بیرومیٹرک غلطی کو کم کر سکتا ہے، لیکن گاڑھا ہونا، رکاوٹ، یا پانی میں داخل ہونا ریڈنگ کو سمجھوتہ کر سکتا ہے۔ تنصیب، سیلاب، تعمیراتی سرگرمی، اور سینسر کی تبدیلی کے بعد دستی حوالہ چیک شامل کریں تاکہ ڈیٹا ریکارڈ قابل دفاع رہے۔
