برج کیبل اور اینکر مانیٹرنگ کے لیے ہولو لوڈ سیلز: سلیکشن گائیڈ اور وضاحتیں

کیبل پر لگے پل، پہلے سے دباؤ والے کنکریٹ ڈیک، اور ڈیم اینکرز ساختی سالمیت کو برقرار رکھنے کے لیے ٹھیک ٹھیک کیلیبریٹڈ تناؤ پر انحصار کرتے ہیں۔ پانچ فیصد تک چھوٹے انحراف تھکاوٹ کی ناکامی کو تیز کر سکتے ہیں۔ وہ اچانک، تباہ کن ساختی اوورلوڈ کو بھی متحرک کر سکتے ہیں۔ روایتی قوت کی پیمائش کے طریقوں میں جیک پریشر گیجز اور وقفہ وقفہ سے لفٹ آف ٹیسٹنگ شامل ہے۔ یہ طریقے وقفے وقفے سے اور انتہائی محنت طلب ہیں۔ مزید برآں، وہ مستقل، طویل مدتی ساختی صحت کی نگرانی کے لیے مکمل طور پر غیر موزوں ہیں۔ نگرانی میں یہ فرق اہم بنیادی ڈھانچے کو کمزور بنا دیتا ہے۔

کھوکھلی لوڈ سیل اس مسئلے کا ایک خوبصورت، مستقل حل فراہم کرتا ہے۔ اسے تھرو ہول یا اینولر لوڈ سیل کے نام سے بھی جانا جاتا ہے، یہ سینسر براہ راست بولٹ، کنڈرا، یا اینکر راڈ پر فٹ بیٹھتا ہے۔ یہ ساختی نظام میں خلل ڈالے بغیر مسلسل دباؤ والی قوت کی پیمائش کرتا ہے۔ یہ مضمون ان سینسرز کے کام کرنے والے اصولوں اور ٹیکنالوجی کے فوائد کو تلاش کرے گا۔ اس میں ماڈل کے انتخاب، کلیدی ایپلی کیشنز، سسٹم انٹیگریشن، اور خریداری کے اہم معیارات کا بھی احاطہ کیا جائے گا۔

ایک وائبریٹنگ وائر ہولو لوڈ سیل دراصل کیسے کام کرتا ہے: اینولر ملٹی سٹرنگ ڈیزائن کی وضاحت

انجینئرز کو یہ سمجھنا ضروری ہے کہ وائر ہولو لوڈ سیل کی ہلتی ہوئی سیل اسے صحیح طریقے سے بتانے کے لیے کس طرح کام کرتی ہے۔ ڈیوائس ایک مضبوط کنڈلی رنگ کی باڈی پر انحصار کرتی ہے۔ یہ لچکدار اسٹیل کی انگوٹھی ایک سخت ملٹی اسٹیج اسٹیبلٹی ٹریٹمنٹ سے گزرتی ہے۔ یہ کمپریسیو بوجھ کو اپنے فریم کے گرد یکساں طور پر تقسیم کرتا ہے۔ یہ کنارہ دار ڈیزائن ان سنکی لوڈنگ کی خرابیوں کو ختم کرتا ہے جو غلط ترتیب والی تنصیبات کے دوران فلیٹ پلیٹ لوڈ سیلز کو اکثر طاعون دیتے ہیں۔

اس انگوٹی کے اندر، مینوفیکچررز ملٹی کورڈ وائبریٹنگ تار کے انتظام کو استعمال کرتے ہیں۔ صلاحیت پر منحصر ہے، سینسر تین-، چار-، یا چھ راگ سٹرنگ کنفیگریشنز استعمال کرتا ہے۔ یہ متعدد راگ رنگ کے کراس سیکشن میں تناؤ کی ریڈنگ کا اوسط بناتے ہیں۔ اس ترتیب کی وجہ سے، JMZX-3XXXHAT سیریز انتہائی حساس 0.1 سے 1 KN ریزولوشن کے ساتھ لوڈز کی اطلاع دیتی ہے، یہاں تک کہ 8,000 KN کی مکمل صلاحیت پر بھی۔

بنیادی طریقہ کار وائبریٹنگ تار کا اصول ہے۔ ہر انتہائی اعلیٰ طاقت والے اسٹیل وائر کو بین الاقوامی معیاری اینکر ویلڈنگ کا استعمال کرتے ہوئے محفوظ کیا جاتا ہے۔ تار کی حوصلہ افزائی کی فریکوئنسی اس کے تناؤ کے براہ راست متناسب ہے۔ یہ فریکوئنسی پر مبنی آؤٹ پٹ کیبل مزاحمتی تغیرات اور برقی مقناطیسی مداخلت سے مکمل طور پر محفوظ رہتا ہے۔ یہ برقی استثنیٰ مصروف شہری تعمیراتی مقامات پر طویل کیبل کے ذریعے ضروری ہے۔

مزید برآں، ایک ایمبیڈڈ ذہین چپ مستقل طور پر سینسر کے منفرد انشانکن عوامل کو ذخیرہ کرتی ہے۔ یہ چپ 800 پیمائشی ریکارڈز کو لاگ اپ کر سکتی ہے، بشمول ٹائم سٹیمپ، درجہ حرارت، اور صفر تصحیح والی اقدار۔ یہ فیچر انجینئرز کو یونٹ کو فیکٹری میں واپس کیے بغیر فیلڈ کیلیبریشن کی تصدیق کرنے کے قابل بناتا ہے۔ آخر میں، ایک بلٹ ان درجہ حرارت سینسر ہر ایک پیمائش کے چکر میں درجہ حرارت کی خودکار اصلاح فراہم کرتا ہے۔ یہ بیرونی یا دفن شدہ تنصیبات میں تھرمل طور پر حوصلہ افزائی جھوٹی ریڈنگ کو ختم کرتا ہے۔

وائبریٹنگ وائر بمقابلہ سٹرین گیج بمقابلہ ہائیڈرولک: کیوں کھوکھلا VW سیل طویل مدتی سول مانیٹرنگ کے لیے جیتتا ہے

خریدار اکثر کھوکھلے بوجھ والے سیلز کا موازنہ صرف ابتدائی خریداری کی قیمت کی بنیاد پر کرتے ہیں۔ تاہم، آپ کو نگرانی کی کل لاگت کا اندازہ لگانا چاہیے۔ اس میں طویل مدتی صفر بہاؤ، دیکھ بھال کی ضروریات، سگنل کی دوری کی حدود، اور مجموعی طور پر ڈیٹا کی وشوسنییتا شامل ہے۔

• مزاحم (ورق) ہولو لوڈ سیل: یہ سینسر کم پیشگی قیمت پیش کرتے ہیں۔ تاہم، وہ وقت کے ساتھ صفر بہاؤ کے لیے انتہائی حساس ہوتے ہیں۔ وہ نمی کی وجہ سے مزاحمتی تبدیلیوں کا بھی شکار ہیں اور 50 میٹر سے زیادہ کیبل کی لمبائی کے لیے ایمپلیفائر پر بہت زیادہ انحصار کرتے ہیں۔ وہ مستقل غیر حاضر نگرانی کے لیے موزوں نہیں ہیں۔
• ہائیڈرولک لوڈ سیل: یہ آلات بجلی کی مداخلت کے خدشات سے مکمل طور پر بچتے ہیں۔ تاہم، انہیں بار بار سیال کی دیکھ بھال کی ضرورت ہوتی ہے۔ وہ سرایت شدہ یا محدود ساختی تنصیبات میں لیک ہونے کا شکار ہیں۔ مزید برآں، وہ ثانوی پریشر ٹرانسڈیوسرز کو شامل کیے بغیر ریموٹ ڈیٹا لاگرز کو ریڈنگ منتقل نہیں کر سکتے۔
• وائبریٹنگ وائر ہولو لوڈ سیلز: یہ سینسر فریکوئنسی آؤٹ پٹ تیار کرتے ہیں جو دہائیوں تک مستحکم رہتی ہے۔ سگنلز بغیر کسی بگاڑ کے کلومیٹر پیمانہ کیبل پر مکمل طور پر منتقل ہوتے ہیں۔ انہیں جاری انشانکن گیس یا سیال کی ضرورت نہیں ہے۔ وہ مکمل طور پر سیل اور واٹر پروف ہیں۔

JMZX-3XXXHAT سیریز 50 سالہ ڈیزائن لائف پر فخر کرتی ہے۔ 20 سے 50 سال کی اثاثہ زندگی والے انفراسٹرکچر پروجیکٹس کے لیے، وائبریٹنگ وائر ہولو سیل واحد ٹیکنالوجی ہے جہاں پراجیکٹ کے وسط میں سینسر کی تبدیلی مطلوبہ منصوبہ بندی کا مفروضہ نہیں ہے۔

ٹیکنالوجی کی قسم	طویل مدتی استحکام	زیادہ سے زیادہ کیبل رن	بحالی کی ضرورت	ایمبیڈڈ مناسبیت
مزاحم (ورق)	ناقص (زیرو ڈرافٹ)	<50 میٹر	اعتدال پسند (انشانکن)	کم
ہائیڈرولک	اعتدال پسند	N/A (ٹرانسڈیوسر کی ضرورت ہے)	ہائی (فلوئڈ چیکس)	کم (لیک کا خطرہ)
ہلتی ہوئی تار	بہترین	> 1,000 میٹر	زیرو (دیکھ بھال سے پاک)	ہائی (مکمل طور پر مہربند)

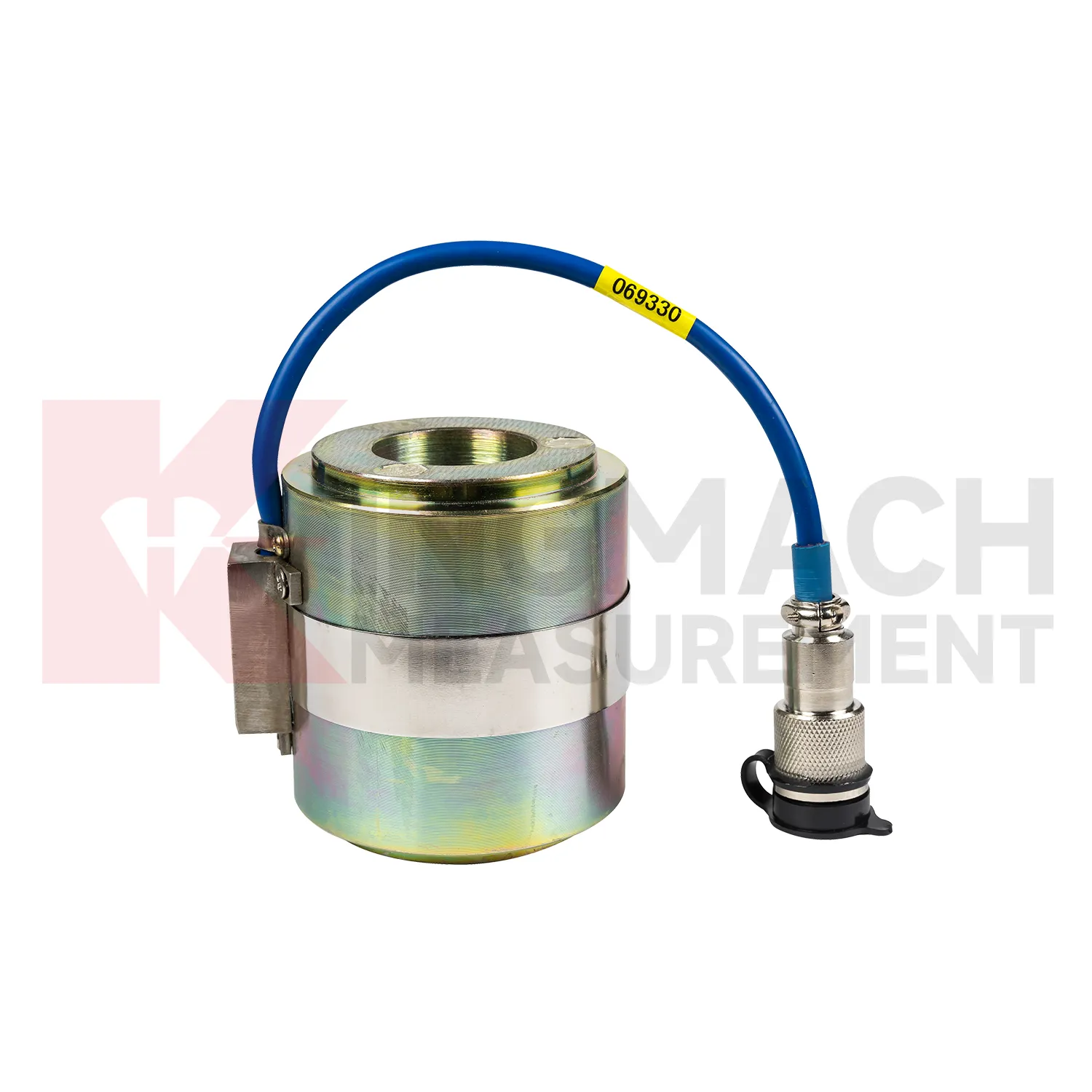

JMZX-3XXXHAT سیریز: صلاحیت کی حد، راگ کی ترتیب، اور جہتی حوالہ

پروکیورمنٹ انجینئرز کو پراجیکٹ کے بوجھ کی سطح کے ساتھ سینسرز سے مماثلت کے لیے قطعی وضاحتیں درکار ہوتی ہیں۔ JMZX-3XXXHAT سیریز آٹھ معیاری ماڈلز میں 500 KN سے 8,000 KN تک پھیلی ہوئی صلاحیت کی ایک جامع رینج پیش کرتی ہے۔ اس وسیع رینج میں سنگل راک اینکرز سے لے کر بڑے پیمانے پر کیبل اسٹیڈ پل کیبلز تک سب کچھ شامل ہے۔

راگ کی گنتی سینسر کی صلاحیت کے ساتھ ذہانت سے پیمانہ کرتی ہے۔ 2,000 KN تک کے ماڈل تین راگ کنفیگریشن کا استعمال کرتے ہیں۔ 3,000 KN ماڈل چار chords استعمال کرتا ہے۔ 4,000 KN اور اس سے اوپر کی درجہ بندی والے ماڈل چھ راگ استعمال کرتے ہیں۔ یہ ساختی پیمانہ پیمائش کی درستگی کو برقرار رکھتا ہے کیونکہ انگوٹی کا قطر بڑھتا ہے۔ سینسر کی حساسیت 500 KN کی سطح پر 0.1 KN ہے۔ یہ 1,000 KN سے اوپر کے تمام ماڈلز کے لیے 1 KN حساسیت کی طرف جاتا ہے۔ یہ درستگی ساختی کیبل مانیٹرنگ کوڈز میں پائی جانے والی عام ±0.1% ضرورت کو آسانی سے پورا کرتی ہے۔

یہ لوڈ سیلز 90 سے 130 ملی میٹر کے درمیان ایک کمپیکٹ اونچائی کی خصوصیت رکھتے ہیں۔ یہ کم پروفائل بغیر کسی ساختی ترمیم کی ضرورت کے معیاری اینکر ہیڈز اور بیئرنگ پلیٹ اسمبلیوں میں بغیر کسی رکاوٹ کے فٹ بیٹھتا ہے۔ غیر معیاری بور کے قطر یا منفرد ماحولیاتی ضروریات کے لیے، ایک حسب ضرورت JMZX-3X00 ماڈل بھی دستیاب ہے۔

JMZX-3XXXHAT ماڈل ریفرنس ٹیبل

ماڈل	صلاحیت	حساسیت	اندرونی بور (Ø)	اونچائی	کنفیگریشن
JMZX-3405AT	500 KN	0.1 KN	70 ملی میٹر	90 ملی میٹر	3-chord
JMZX-3410AT	1,000 KN	1 KN	100 ملی میٹر	90 ملی میٹر	3-chord
JMZX-3520AT	2,000 KN	1 KN	140 ملی میٹر	120 ملی میٹر	3-chord
JMZX-3530AT	3,000 KN	1 KN	170 ملی میٹر	120 ملی میٹر	4-chord
JMZX-3540AT	4,000 KN	1 KN	200 ملی میٹر	130 ملی میٹر	6-chord
JMZX-3550AT	5,000 KN	1 KN	220 ملی میٹر	130 ملی میٹر	6-chord
JMZX-3560AT	6,000 KN	1 KN	240 ملی میٹر	130 ملی میٹر	6-chord
JMZX-3580AT	8,000 KN	1 KN	280 ملی میٹر	130 ملی میٹر	6-chord

جہاں ہولو لوڈ سیلز تعینات ہیں: چھ ہائی اسٹیک انجینئرنگ منظرنامے۔

انجینئرز کھوکھلی بوجھ والے خلیات کو مختلف قسم کے ہائی اسٹیک ماحول میں تعینات کرتے ہیں۔ ہر ایپلیکیشن مخصوص حفاظتی دلیلیں اور طویل مدتی نگرانی کے چیلنجز پیش کرتی ہے۔

• کیبل پر ٹھہرے ہوئے اور معطلی کے پل: تھکاوٹ والی زندگی کی تعمیل کو یقینی بنانے کے لیے اسٹے کیبلز کو ان کے ڈیزائن کے تناؤ کے 3 سے 5 فیصد کے اندر رہنا چاہیے۔ کھوکھلی وائبریٹنگ وائر لوڈ سیل مستقل طور پر اینکریج زون میں بیٹھتے ہیں۔ وہ براہ راست برج مینجمنٹ سسٹم کو مسلسل کیبل فورس ڈیٹا فراہم کرتے ہیں۔ یہ مکمل طور پر مہنگے، متواتر لفٹ آف ٹیسٹوں کی جگہ لے لیتا ہے۔
• تناؤ کے بعد کنکریٹ کے ڈھانچے: کنکریٹ کے پلوں اور جوہری کنٹینمنٹ ڈھانچے میں رینگنے، سکڑنے اور نرمی کی وجہ سے ٹینڈن فورس کا نقصان آہستہ آہستہ ہوتا ہے۔ ایمبیڈڈ اینولر لوڈ سیل اینکر بیئرنگ پلیٹ پر بیٹھتے ہیں۔ وہ طویل مدتی قوت ارتقاء کو ٹریک کرتے ہیں۔ یہ ڈیٹا مستقبل میں دوبارہ تناؤ کے فیصلوں سے براہ راست آگاہ کرتا ہے۔
• ڈیم اور ڈھلوان اینکرز: راک بولٹ اور گراؤٹڈ اینکر ڈیم کو مستحکم کرتے ہیں اور ڈھلوانوں کو کاٹتے ہیں۔ یہ اہم حفاظتی عناصر ہیں۔ واٹر پروف، سنکنرن مزاحم JMZX-3XXXHAT سیر شدہ، دفن شدہ، یا ڈوبی ہوئی مٹی کے حالات میں طویل مدتی نگرانی کے لیے بالکل موزوں ہے۔
• ریلوے اور ہائی وے کی تعمیر: برقرار رکھنے والی دیواریں اور مٹی کی کیل کی دیواریں عارضی اور مستقل اینکر سسٹم کا استعمال کرتی ہیں۔ ان سسٹمز کو قبولیت کی جانچ کے دوران اور فعال سروس کے دوران درست بوجھ کی تصدیق کی ضرورت ہوتی ہے۔ کھوکھلی لوڈ سیل دونوں کاموں کو ایک واحد نصب شدہ یونٹ کے طور پر ہینڈل کرتا ہے۔
• ونڈ ٹاور کی بنیادیں: تکنیکی ماہرین کو ونڈ ٹربائن ٹاور بیس فلینجز میں اینکر بولٹ پری اسٹریس کی تصدیق اور نگرانی کرنی چاہیے۔ کھوکھلی بوجھ والے خلیے براہ راست، غیر مداخلتی پیمائش فراہم کرتے ہیں۔ انہیں خود اینکر بولٹ سسٹم میں بالکل کسی ترمیم کی ضرورت نہیں ہے۔
• لفٹنگ اور کرین سسٹم: بیڑی سے لگے ہوئے یا کلیویس سے لگے ہوئے کھوکھلے خلیے بھاری لفٹنگ کے سامان میں متحرک اور جامد بوجھ کی پیمائش کرتے ہیں۔ اس صنعتی ثانوی مارکیٹ میں کمپیکٹ طول و عرض اور ڈیجیٹل آؤٹ پٹ کو بہت زیادہ اہمیت دی جاتی ہے۔

سینسر سے ڈیش بورڈ تک: ہولو لوڈ سیلز کو ایک مکمل SHM ڈیٹا سسٹم میں ضم کرنا

ایک ہی ہولو لوڈ سیل اتنا ہی کارآمد ہے جتنا کہ اس کے گرد موجود ڈیٹا سسٹم۔ آپ کو ان سینسرز کو ایک مکمل، اینڈ ٹو اینڈ اسٹرکچرل ہیلتھ مانیٹرنگ سسٹم میں ضم کرنا چاہیے۔

• آن ڈیمانڈ ریڈ آؤٹ: کنگماچ کے ہم آہنگ وائبریٹنگ وائر ریڈ آؤٹ یونٹس کلونیوٹنز (KN) میں براہ راست بوجھ کی قدریں ظاہر کرتے ہیں۔ وہ ذخیرہ شدہ انشانکن عوامل کو براہ راست سینسر کی میموری چپ سے پڑھتے ہیں۔ آپ کو جاب سائٹ پر بیرونی کاغذ کیلیبریشن ٹیبلز کی ضرورت نہیں ہے۔
• خودکار ڈیٹا کا حصول: ملٹی چینل ڈیٹا لاگرز بس وائرڈ JMZX-3XXXHAT سینسر صفوں کو سپورٹ کرتے ہیں۔ وہ قابل ترتیب پولنگ وقفے، الارم کی حد، اور 4G، LoRa، یا ایتھرنیٹ جیسے ریموٹ ٹیلی میٹری کے اختیارات پیش کرتے ہیں۔ یہ بڑے پیمانے پر کیبل صفوں کی سچی 24/7 غیر حاضر نگرانی کو قابل بناتا ہے۔
• انسٹرومینٹیشن کیبلز: کنگمچ شیلڈڈ وی ڈبلیو کیبلز سگنل کی سالمیت کو بے عیب طریقے سے محفوظ رکھتی ہیں۔ وہ برقی طور پر شور والے شہری تعمیراتی ماحول میں ملٹی سو میٹر سے زیادہ دوڑتے ہیں۔
• ویژولائزیشن سافٹ ویئر: ریئل ٹائم سافٹ ویئر ڈیش بورڈز لوڈ کے رجحانات اور درجہ حرارت کی درست کردہ اقدار کو ظاہر کرتے ہیں۔ وہ خودکار اوورلوڈ الرٹس تیار کرتے ہیں اور تاریخی رجحان کے تجزیہ میں سہولت فراہم کرتے ہیں۔ یہ براہ راست ساختی حفاظتی جائزوں اور دیکھ بھال کے کام کے بہاؤ کی حمایت کرتا ہے۔

ایک متحد کارخانہ دار سے سینسر، لاگر اور سافٹ ویئر کی وضاحت کرنا فرم ویئر کی مطابقت کے خطرات کو ختم کرتا ہے۔ یہ ڈرامائی طور پر بین الاقوامی منصوبوں پر تکنیکی مدد میں اضافے کو آسان بناتا ہے۔

ہولو لوڈ سیل کی وضاحت اور سورسنگ: چھ سوالات ہر بین الاقوامی خریدار کو پوچھنا چاہئے

بین الاقوامی پروکیورمنٹ ٹیموں کو چینی سینسر مینوفیکچررز کا جائزہ لینے کے لیے ایک معروضی فریم ورک کی ضرورت ہے۔ ہولو لوڈ سیل کو سورس کرتے وقت آپ کو چھ اہم سوالات پوچھنے چاہئیں۔

1. کیا سینسر ٹریس ایبل سرٹیفیکیشن رکھتا ہے؟
آپ کو GB/T 13606-2007 اور DL/T 269-2022 جیسے معیارات کی سخت تعمیل کی ضرورت ہے۔ تیسرے فریق کے تصدیق شدہ سینسر پروجیکٹ کی منظوری کے رگڑ کو نمایاں طور پر کم کرتے ہیں۔

2. کیا انشانکن کو براہ راست ڈیوائس پر ٹریس کیا جا سکتا ہے؟
کنگمچ ہولو لوڈ سیل ایک آن بورڈ چپ میں کیلیبریشن کنسٹینٹس کو اسٹور کرتا ہے۔ اس سے کاغذی ریکارڈ پر انحصار ختم ہوجاتا ہے۔ یہ معیاری ریڈ آؤٹ یونٹ کے ساتھ آسان فیلڈ کی تصدیق کو قابل بناتا ہے۔

3. بیان کردہ سروس لائف کیا ہے؟
آپ کو باضابطہ طور پر دستاویزی ڈیزائن لائف فیگر پر اصرار کرنا چاہیے۔ کنگ ماچ ہولو لوڈ سیل کی 50 سالہ ڈیزائن لائف کو صرف زبانی یقین دہانی نہیں بلکہ معاہدے کی بنیاد کے طور پر کام کرنا چاہیے۔

4. کیا سپلائر مصنوعات کو اپنی مرضی کے مطابق بنا سکتا ہے؟
بنیادی ڈھانچے کے منصوبوں میں اکثر غیر معیاری بور کے قطر، مخصوص صلاحیت کی حدود، یا کنیکٹر کی منفرد اقسام کی ضرورت ہوتی ہے۔ اندرون ملک ڈیزائن کی مضبوط صلاحیتوں کا حامل صنعت کار مہینوں کے بجائے دنوں میں جواب دے گا۔

5. فروخت کے بعد کی مدد کیسی نظر آتی ہے؟
ایک گھنٹے کے ابتدائی رسپانس ٹائم کے ساتھ 24/7 تکنیکی ہاٹ لائن تلاش کریں۔ پیچیدہ مسائل کو 48 گھنٹوں کے اندر حل کیا جانا چاہیے۔ یہ ردعمل لائیو بنیادی ڈھانچے کے منصوبوں کے لیے اہم ہے۔

6. کیا ڈیلیوری کی ٹائم لائن معاہدے کے مطابق ہے؟
فراہم کنندہ کو 48 گھنٹوں کے اندر اندر اسٹاک معیاری ماڈل پیش کرنا چاہیے۔ پروجیکٹ پیمانے کے آرڈرز کے لیے سخت کنٹریکٹ کے شیڈول اور مینوفیکچرنگ پروگریس اپ ڈیٹس کی ضرورت ہوتی ہے۔

قیاس آرائی پر اعتماد کا انتخاب: آپ کا فیصلہ فریم ورک اور اگلا مرحلہ

کھوکھلی بوجھ کے خلیات بنیادی طور پر کیبل فورس کی نگرانی کو تبدیل کرتے ہیں۔ وہ متواتر، مداخلت کرنے والی جانچ کی مشقوں کو ایک مسلسل، خودکار حفاظتی نظام سے بدل دیتے ہیں۔ آپ کو فیصلہ کرنے کے واضح فریم ورک پر عمل کرنا چاہیے۔ سب سے پہلے، اپنے بوجھ کی قسم اور مجموعی صلاحیت کی تصدیق کریں۔ دوسرا، مناسب راگ کنفیگریشن کو منتخب کریں۔ تیسرا، اپنے مخصوص کنڈرا یا اینکر کے لیے صحیح بور قطر کی تصدیق کریں۔ چوتھا، اپنی واٹر پروفنگ اور درجہ حرارت کی ضروریات کی تصدیق کریں۔ آخر میں، ایک قابل اعتماد ڈیٹا لاگر اور ویژولائزیشن سافٹ ویئر کے ساتھ سینسر کو مربوط کریں۔

کنگ ماچ ہولو لوڈ سیل کی 50 سالہ ڈیزائن لائف ناقابل یقین طویل مدتی قدر فراہم کرتی ہے۔ ملکیت کی کل لاگت میں اجتناب شدہ دوبارہ انسٹالیشن، دوبارہ کیلیبریشن، اور ڈیٹا کے نقصان کو روکنا شامل ہے۔ یہ طویل مدتی لاگت سستی متبادل فوائل ٹیکنالوجیز سے کافی کم ہے۔ اگر آپ کو یقین نہیں ہے کہ کون سا JMZX-3XXXHAT ماڈل آپ کے پروجیکٹ میں فٹ بیٹھتا ہے، تو آپ Kingmach کی انجینئرنگ ٹیم کے ساتھ اپنی وضاحتیں شیئر کر سکتے ہیں۔ ہم مفت ماڈل کی سفارش اور اپنی مرضی کے مطابق اقتباس فراہم کریں گے۔

ایک کیبل اسٹیڈ پل یا اینکر پروجیکٹ کی منصوبہ بندی کر رہے ہیں؟ Kingmach انجینئرز سے ایک مفت سینسر کی سفارش + حسب ضرورت اقتباس حاصل کریں - 24 گھنٹے کے اندر جواب۔
🔗 [ میری مفت سفارش حاصل کریں۔ → ]
📧 [email protected]

اکثر پوچھے گئے سوالات

1. کھوکھلی لوڈ سیل اور ٹھوس لوڈ سیل میں کیا فرق ہے؟

ایک کھوکھلی بوجھ والے سیل میں ایک مرکزی بور ہوتا ہے جو بولٹ یا کیبل کو مکمل طور پر اس سے گزرنے دیتا ہے، اینکر پلیٹ کے خلاف رد عمل ظاہر کرتے ہوئے تناؤ کی پیمائش کرتا ہے۔ ایک ٹھوس بوجھ سیل میں اس مرکزی سوراخ کی کمی ہوتی ہے اور عام طور پر براہ راست ان لائن کمپریشن یا تناؤ کی پیمائش کرتا ہے۔

2. آپ پوسٹ ٹینشنڈ کنڈرا پر ایک کھوکھلی لوڈ سیل کیسے انسٹال کرتے ہیں؟

آپ اینکر ہیڈ اور بیئرنگ پلیٹ کو جوڑنے سے پہلے کنڈلی سینسر کو براہ راست کنڈرا یا اینکر راڈ پر سلائیڈ کرتے ہیں۔ لوڈ سیل کنکریٹ کے ڈھانچے اور اسٹیل اینکر بلاک کے درمیان محفوظ طریقے سے سینڈوچ کے ساتھ بیٹھا ہے۔

3. کیا کھوکھلی بوجھ کے خلیات متحرک بوجھ کی پیمائش کے لیے استعمال کیے جا سکتے ہیں؟

تار کی فریکوئنسی کو صاف کرنے کے لیے درکار جسمانی وقت کی وجہ سے وائبریٹنگ وائر کے ہولو لوڈ سیلز جامد اور سست مختلف بوجھوں پر سبقت لے جاتے ہیں۔ اعلی تعدد متحرک بوجھ کے لیے، مزاحمتی ورق یا پیزو الیکٹرک لوڈ سیلز کو عام طور پر ترجیح دی جاتی ہے۔

4. ایک ہلتی ہوئی تار کے ہولو لوڈ سیل کے ذریعے کس کیبل کی لمبائی کی حمایت کی جاتی ہے؟

چونکہ وہ وولٹیج سگنل کے بجائے فریکوئنسی پر مبنی آؤٹ پٹ کا استعمال کرتے ہیں، اس لیے وائبریٹنگ وائر سینسر بغیر کسی سگنل کے نقصان یا بگاڑ کے 1,000 میٹر سے زیادہ کی شیلڈ کیبلز پر آسانی سے درست ڈیٹا منتقل کر سکتے ہیں۔

5. ملٹی کورڈ ڈیزائن لوڈ سیل کی درستگی کو کیسے بہتر بناتا ہے؟

ایک ملٹی کورڈ ڈیزائن لوڈ سیل کے اندرونی فریم کے گرد یکساں طور پر کئی آزاد ہلتی ہوئی تاروں کو جگہ دیتا ہے۔ یہ پورے رنگ میں تناؤ کی پیمائش کا اوسط نکالتا ہے، جو آف سینٹر یا سنکی لوڈنگ کی وجہ سے ہونے والی غلطیوں کو فعال طور پر ختم کرتا ہے۔

6. کیا میں ایک مانیٹرنگ سسٹم میں ہولو لوڈ سیلز کو کمپن وائر سٹرین گیجز کے ساتھ جوڑ سکتا ہوں؟

جی ہاں کھوکھلی بوجھ کے خلیات اور وائبریٹنگ وائر سٹرین گیجز اکثر ایک ہی مانیٹرنگ سسٹم میں ضم ہوتے ہیں۔ لوڈ سیل لاگو قوت کی پیمائش کرتا ہے، جبکہ سٹرین گیج ساختی خرابی کی پیمائش کرتا ہے، جو کارکردگی کے زیادہ درست تشخیص کے لیے تکمیلی ڈیٹا فراہم کرتا ہے۔

7. ملٹی کورڈ اور سنگل کورڈ کنفیگریشن میں کیا فرق ہے، اور مجھے ہر ایک کا انتخاب کب کرنا چاہیے؟

سنگل راگ کنفیگریشن ایک مخصوص مقام پر بوجھ کی پیمائش کرتی ہے اور براہ راست لوڈ مانیٹرنگ ایپلی کیشنز کے لیے موزوں ہے۔ ایک ملٹی کورڈ کنفیگریشن متعدد ممبران یا پوائنٹس پر بوجھ کو مانیٹر کرتی ہے، جس سے یہ پیچیدہ ڈھانچے کے لیے مثالی ہے جہاں بوجھ کی تقسیم اور توازن اہم ہے۔

8. نصب شدہ یونٹ کو ہٹائے بغیر میں سینسر کی طویل مدتی صحت کی تصدیق کیسے کروں؟

طویل مدتی سینسر کی صحت کی باقاعدہ صفر کی جانچ، تاریخی ڈیٹا کے رجحان کے تجزیے، ملحقہ سینسر کے ساتھ موازنہ، اور کیبلز اور کنکشنز کے معمول کے معائنے کے ذریعے تصدیق کی جا سکتی ہے۔ یہ طریقے سروس سے سینسر کو ہٹائے بغیر ممکنہ بڑھے ہوئے یا کارکردگی کے مسائل کا پتہ لگانے میں مدد کرتے ہیں۔

9. کنگماچ بین الاقوامی سطح پر کونسی وارنٹی اور ری کیلیبریشن خدمات پیش کرتا ہے؟

Kingmach بین الاقوامی صارفین کو تکنیکی مشاورت، انسٹالیشن گائیڈنس، کمیشننگ اسسٹنس، اور پراجیکٹ لائف سائیکل کے دوران فروخت کے بعد کی خدمت کے ساتھ معاونت کرتا ہے۔ تمام لوڈ سیلز فیکٹری کیلیبریشن ڈیٹا اور کوالٹی دستاویزات کے ساتھ فراہم کیے جاتے ہیں۔ طویل مدتی نگرانی کے پروگراموں کے لیے، Kingmach پیمائش کی اعتبار کو برقرار رکھنے میں مدد کے لیے انشانکن کی تصدیق کی معاونت، کارکردگی کی جانچ کی سفارشات، اور تکنیکی مدد فراہم کر سکتا ہے۔ ضرورت پڑنے پر صارفین ٹربل شوٹنگ، متبادل منصوبہ بندی، اور سسٹم آپٹیمائزیشن سپورٹ کے لیے براہ راست انجینئرنگ ٹیم سے رابطہ کر سکتے ہیں۔

---

کنگماچ انجینئرنگ ٹیم کے ذریعہ تحریری - 2001 سے دنیا بھر میں بنیادی ڈھانچے کے منصوبوں کی حمایت
