لوڈ سیلز کی 9 اقسام کو سمجھنا: ایک انجینئرنگ سلیکشن گائیڈ

لوڈ سیل کی قسم پروڈکٹ کا انتخاب نہیں ہے — یہ ایک انجینئرنگ فیصلہ ہے۔

پل پائل فاؤنڈیشنز، ٹنل سپورٹ سسٹمز، ڈیم سیفٹی پروجیکٹس، اور ڈیپ فاؤنڈیشن پٹ مانیٹرنگ میں، ایک بار بھی غلط سینسر کو منتخب کرنے کی لاگت کم خریداری کی قیمت سے ہونے والی بچت سے کہیں زیادہ ہے۔ لوڈ سینسر کا انتخاب صرف "کون سا برانڈ خریدنا ہے" کے بارے میں نہیں ہے، بلکہ "کون سا جسمانی اصول میرے بوجھ برداشت کرنے والے ڈھانچے سے میل کھاتا ہے۔" یہ مضمون Kingmach کے نو سینسر پروڈکٹس کا جائزہ لیتا ہے، جس میں وائبریٹنگ وائر (VW) اور ڈفرنشل پریشر ٹیکنالوجیز دونوں کا احاطہ کیا گیا ہے، تاکہ انجینئرز کو اصل پیمائش شدہ جسمانی پیرامیٹرز کی بنیاد پر آلات کو درست طریقے سے مماثل کرنے میں مدد ملے — جیسے کہ مرتکز قوت، تقسیم شدہ دباؤ، چھید پانی کا دباؤ، اور پانی کی سطح — اور اسی طرح کے سینسرز کو منتخب کرنے کی عام غلطی سے بچیں۔”

پروڈکٹ کا فوری حوالہ (ریپڈ لوکیٹر)

ماپا ہوا جسمانی مقدار	تجویز کردہ سینسر	بنیادی ٹیکنالوجی
مرتکز قوت — چھڑی/کیبل تھرو ہول	ہولو لوڈ سیل JMZX-3XXXHAT	VW، ملٹی سٹرنگ اینولر سٹرکچر
مرتکز قوت - براہ راست کمپریشن	سالڈ لوڈ سیل JMZX-35XXHAT	VW، ملٹی سٹرنگ ٹھوس ڈھانچہ
محوری قوت - سلاخوں / کیبلز کی طویل مدتی نگرانی	محوری قوت میٹر JMZX-38XXAT	VW، تناؤ تنہائی
محوری قوت - تعمیراتی مرحلہ	فارم ورک محوری فورس میٹر	VW، تعمیراتی پائیدار
تقسیم شدہ زمین کا دباؤ	ارتھ پریشر سیل JMZX-50XXAT/51XXAT	VW، بڑے رقبے پر دباؤ برداشت کرنے والی سطح
تاکنا پانی کا دباؤ - گہری تہہ	پیزو میٹر JMZX-55XXHAT	VW، ایمبیڈڈ قسم
پانی کی سطح - وائرڈ آبزرویشن ٹیوب	پانی کی سطح کا میٹر JMYC-67XXAD	تفریق دباؤ، RS485
پانی کی سطح - وائرلیس / ریموٹ ایریا	پانی کی سطح کا میٹر JMYC-67XXAWL	تفریق دباؤ، 4G

رینج کے پیچھے سینسنگ ٹیکنالوجیز

دو الگ سینسنگ ٹیکنالوجیز نو مصنوعات کی اس جامع رینج کا احاطہ کرتی ہیں۔ وائبریٹنگ وائر (VW) ٹیکنالوجی تمام سٹرکچرل فورس سینسرز اور پیزو میٹرز کے لیے بنیاد فراہم کرتی ہے۔ ایک VW سینسر کے اندر، ایک تناؤ والا سٹیل کا تار قدرتی فریکوئنسی پر ہلتا ​​ہے۔ بوجھ کے نیچے آس پاس کے لچکدار عنصر کی اخترتی تار کے تناؤ کو بدل دیتی ہے، جو اس کی کمپن فریکوئنسی کو بدل دیتی ہے۔ یہ قابل پیمائش تعدد سے قوت کا رشتہ پیمائش کی بنیاد بناتا ہے۔ وی ڈبلیو ٹیکنالوجی جیو ٹیکنیکل اور سٹرکچرل ہیلتھ مانیٹرنگ (SHM) ایپلی کیشنز پر حاوی ہے۔ اس کی فریکوئنسی پر مبنی آؤٹ پٹ کیبل مزاحمتی تغیرات، نمی کے داخلے، اور برقی مقناطیسی مداخلت (EMI) سے مکمل طور پر محفوظ ہے۔ یہ صحیح حالات دفن، زیر آب اور طویل عرصے سے چلنے والی فیلڈ تنصیبات میں مزاحمتی تناؤ گیج سینسر کو اکثر باطل کر دیتے ہیں۔

دوسرا خاندان تفریق دباؤ سینسنگ ٹیکنالوجی کا استعمال کرتا ہے۔ ایک دباؤ سے حساس ڈایافرام ہائیڈروسٹیٹک مائع دباؤ کے تحت موڑتا ہے۔ ایک بلٹ ان سی پی یو اور ایک 16 بٹ AD کنورٹر اس جسمانی انحراف کو پانی کی سطح کی ڈیجیٹل قدر میں تبدیل کرتا ہے۔ یہ ٹیکنالوجی مثالی طور پر کھلے پانی کی سطح کی نگرانی کے لیے موزوں ہے۔ ایک وینٹڈ کیبل ڈیزائن ماحول کی مداخلت کو ختم کرتا ہے لہذا سینسر بیرومیٹرک تغیر کی موجودگی میں درست طریقے سے کام کرتا ہے۔ یہ سینسرز 4G وائرلیس یا RS485 ڈیجیٹل سگنلز غیر حاضر ریموٹ اسٹیشنوں کے لیے آؤٹ پٹ کرتے ہیں اور پانی کی سطح کی ٹیوبوں میں ملی میٹر لیول ریزولوشن حاصل کرتے ہیں۔ وائبریٹنگ وائر پیزو میٹرز کو صرف کھلے پانی کی کارکردگی کی ان مخصوص ضروریات کو پورا کرنے کے لیے ڈیزائن نہیں کیا گیا ہے۔ آخر کار، بنیادی ٹیکنالوجی پلیٹ فارم مہیا کرتی ہے، لیکن پراجیکٹ کی مخصوص فورس کنفیگریشن مطلوبہ مصنوعات کی درست قسم کا تعین کرتی ہے۔

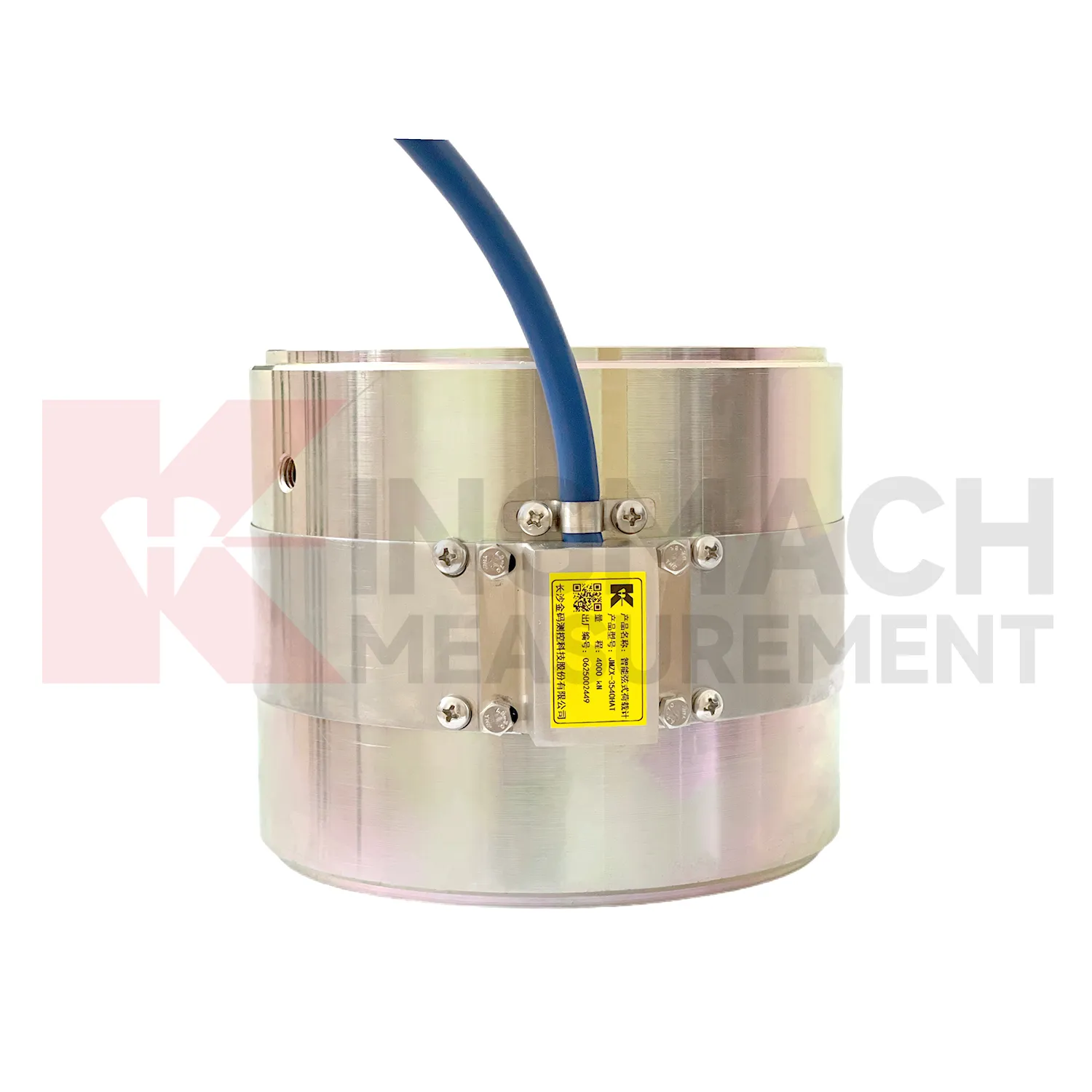

قسم 1 — سالڈ لوڈ سیل: ساختی کمپریشن داخل کریں۔

ٹھوس بوجھ سیل اسے محسوس کرنے کے بجائے براہ راست ساختی بوجھ اٹھاتا ہے۔

لوڈ کا راستہ: قوت سینسر کے اوپری اثر والے چہرے میں داخل ہوتی ہے۔ اس کے بعد قوت ٹھوس لچکدار اسٹیل باڈی کے مکمل کراس سیکشنل ایریا سے گزرتی ہے۔ آخر میں، قوت نیچے والے چہرے سے باہر نکلتی ہے۔

ایپلی کیشنز: انجینئر اس قسم کا استعمال برج پیئر بیئرنگ سیٹ مانیٹرنگ اور پائل لوڈ ٹیسٹنگ کے لیے کرتے ہیں۔ ڈھیر کی جانچ میں، مکمل ٹیسٹ کا بوجھ مکمل طور پر سیل کے جسم سے گزرتا ہے۔ یہ پوسٹ ٹینشننگ آپریشنز اور عارضی کاموں کی کمپریشن مانیٹرنگ میں ہائیڈرولک جیک فورس کی تصدیق کا کام بھی کرتا ہے۔

کلیدی وضاحتیں: پوری رینج میں 0.1 kN کی سخت ریزولوشن کے ساتھ صلاحیتیں 1,000 سے 10,000 kN تک ہیں۔ ماڈلز میں نچلی رینجز کے لیے 3-سٹرنگ کنفیگریشن اور اعلی رینجز کے لیے 6-سٹرنگ کنفیگریشن ہوتی ہے۔ آپریٹنگ درجہ حرارت −30 ° C سے +80 ° C تک پھیلا ہوا ہے۔ یہ یونٹ اپنی درجہ بندی کی گنجائش کے 300 سے 400% تک اوورلوڈ کو برداشت کرتا ہے۔ ایک جہاز پر موجود HAT چپ انشانکن کوفیشینٹس کو اسٹور کرتی ہے، درجہ حرارت کے لیے خود بخود درست ہوجاتی ہے، اور پیمائش کے 600 ریکارڈ محفوظ کرتی ہے۔ سینسر GB/T 13606-2007 سرٹیفیکیشن رکھتا ہے۔

ہارڈ باؤنڈری: اس سیل میں ایک ٹھوس ڈیزائن ہے جس میں کوئی مرکزی بور نہیں ہے۔ صارفین اسے کسی بھی راڈ یا کیبل پر انسٹال نہیں کر سکتے جو سینسر سے گزرتی ہو۔ اس موافقت کی کوشش کرنے سے سنکی لوڈنگ پیدا ہوتی ہے جو تمام ریکارڈ شدہ پیمائشوں کو باطل کر دیتی ہے۔

ٹائپ 2 — ہولو لوڈ سیل: دی تھرو راڈ اینکر مانیٹر

ہولو لوڈ سیل 50 سال کی سروس لائف کے ساتھ کنڈلی ڈیزائن فراہم کرتا ہے۔

لوڈ کا راستہ: سینسر میں مرکزی بور کے ساتھ ایک کنڈلی، یا انگوٹھی کے سائز کا جسم ہے۔ ایک چھڑی، بولٹ، یا کنڈرا اندرونی دیوار سے رابطہ کیے بغیر اس بور سے گزرتا ہے۔ ساختی نٹ یا اینکر پلیٹ براہ راست کنڈلی چہرے پر ہوتی ہے۔ انگوٹھی کا جسم اپنے فریم کے ارد گرد یکساں طور پر کمپریس کرتا ہے، اور متعدد VW chords پورے رنگ میں سگنل کو اوسط کرتے ہیں۔

ایپلی کیشنز: عام ایپلی کیشنز میں پری اسٹریسڈ اینکر اور راک بولٹ مانیٹرنگ شامل ہیں۔ یہ پلوں اور برقرار رکھنے والی دیواروں میں مؤثر طریقے سے کیبل فورس کی پیمائش کرتا ہے۔ انجینئرز ڈیم اور ہائیڈرو پاور اینکر فورس کی نگرانی کے لیے اس پر انحصار کرتے ہیں۔ یہ موجودہ ڈھانچے پر ریٹروفٹ کی نگرانی کے لیے مثالی ہے کیونکہ اس کے لیے ساختی رکن کو جدا کرنے کی ضرورت نہیں ہے۔

کلیدی وضاحتیں: معیاری صلاحیتیں 500 سے 8,000 kN تک ہوتی ہیں، حالانکہ حسب ضرورت ماڈل دستیاب رہتے ہیں۔ یہ 3-chord سے 6-chord پیمائش کی ترتیب کا استعمال کرتا ہے۔ ڈیزائن کردہ سروس کی زندگی 50 سال پر محیط ہے۔ اس لمبی عمر کا انحصار ملٹی اسٹیج اسٹیبلٹی سے علاج شدہ لچکدار اسٹیل باڈی، انتہائی اعلیٰ طاقت والے VW تاروں اور بین الاقوامی معیاری اینکر ویلڈنگ پر ہے۔ آن بورڈ HAT چپ 800 پیمائش کے ریکارڈ کو فعال طور پر محفوظ کرتی ہے۔ یہ GB/T 13606-2007 اور DL/T 269-2022 کے تحت دوہری سرٹیفیکیشن رکھتا ہے۔ مؤخر الذکر ہائیڈرولک انجینئرنگ کا معیار ہے جو ڈیم اور ہائیڈرو پاور پروجیکٹ کی تعمیل کے لیے سختی سے لازمی ہے۔

سخت حد: کنڈلی جیومیٹری کے لیے صحیح سائز کے تھرو راڈ کی ضرورت ہوتی ہے۔ بغیر کسی رکن کے فلیٹ کمپریشن اسٹیک میں کھوکھلی سیل رکھنے سے غیر یکساں تناؤ کا میدان پیدا ہوتا ہے اور انتہائی ناقابل اعتبار ریڈنگز پیدا ہوتی ہیں۔

4. قسم 3 — محوری قوت لوڈ میٹر: وقت کے ساتھ کیبل اور سٹرٹ فورس کی پیمائش

محوری قوت میٹر ٹھوس اور کھوکھلی خلیوں کے درمیان ایک الگ پیمائشی جگہ پر قابض ہے۔

لوڈ کا راستہ: سینسر کسی لمبے ساختی عنصر سے براہ راست منسلک ہوتا ہے یا اس کے گرد کلیمپ کرتا ہے۔ یہ فعال طور پر رکن کے بنیادی محور کے ساتھ محوری قوت کے جزو کی پیمائش کرتا ہے۔ ڈیزائن جان بوجھ کر محوری قوت کو کسی بھی موڑنے والے لمحے سے الگ کرتا ہے۔ ایک معیاری کمپریشن سیل اس اہم تنہائی کی صلاحیت فراہم نہیں کرسکتا۔

ایپلی کیشنز: یہ طویل مدتی کیبل فورس مانیٹرنگ فراہم کرتا ہے کیبل پر لگے پلوں، سسپنشن پلوں، اور جدید ڈھلوان استحکام کے نظام میں۔ یہ دیواروں کو برقرار رکھنے اور گہری کھدائی میں سٹرٹ اور ٹائی بیک فورس کی نگرانی کرتا ہے۔ یہ کیبل کے تعاون سے چلنے والے ڈھانچے میں ان کی آپریشنل سروس کی زندگی میں پہلے سے تناؤ میں نرمی اور لوڈ کی دوبارہ تقسیم کا بھی پتہ لگاتا ہے۔

کلیدی وضاحتیں: سینسر ایک آن بورڈ HAT ذہین چپ کے ساتھ جوڑ بنانے والی وائر سینسنگ کا استعمال کرتا ہے۔ خریدار روایتی VW آؤٹ پٹ یا سمارٹ RS485 ڈیجیٹل آؤٹ پٹ ویریئنٹس کو منتخب کر سکتے ہیں۔ انتخاب کا انحصار صرف کیبل چلانے کی لمبائی پر ہے اور آیا سائٹ خودکار ڈیٹا اکٹھا کرنے کا استعمال کرتی ہے۔

یہ قسم کیوں اہمیت رکھتی ہے۔: کیبل کے تعاون سے چلنے والے ڈھانچے میں، کیبل کی تھکاوٹ یا اینکر کی خرابی کی وجہ سے ہونے والی ترقی پسند لوڈ کی تقسیم معمول کے بصری معائنہ کے لیے پوشیدہ رہتی ہے۔ محوری قوت میٹر مقداری رجحان کا ڈیٹا تیار کرتا ہے۔ یہ ڈیٹا انجینئرز کو ٹھیک ٹھیک بتاتا ہے جب کوئی کیبل ڈھانچے میں کسی بھی نظر آنے والے نقص کے ظاہر ہونے سے پہلے اپنی متبادل حد تک پہنچ جاتی ہے۔

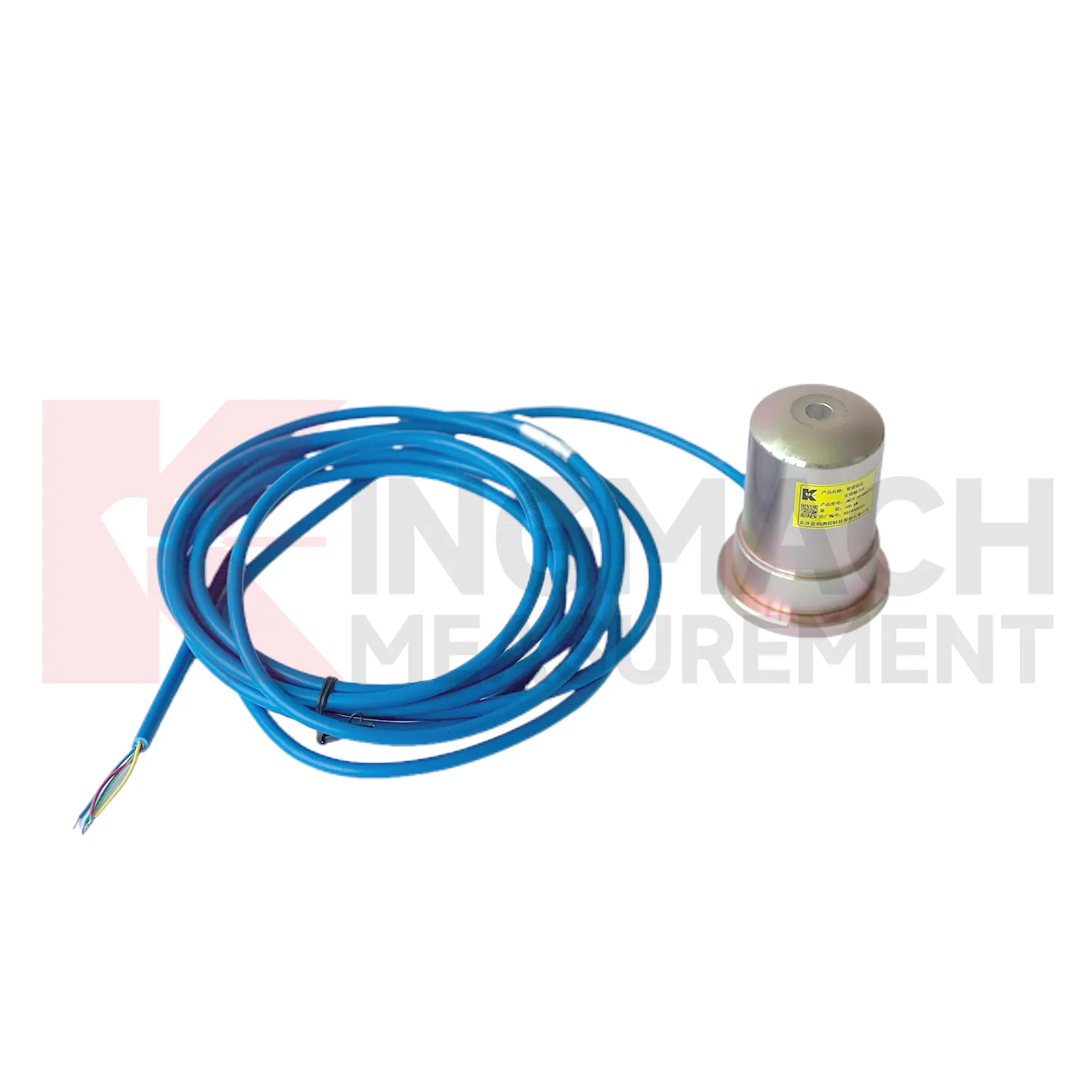

5. قسم 4 — سمارٹ فارم ورک ایکسیل فورس میٹر: تعمیراتی فیز لوڈ سیفٹی

سمارٹ فارم ورک محوری قوت میٹر مکمل طور پر مختلف پراجیکٹ فیز اور یوزر پروفائل کا کام کرتا ہے۔

لوڈ کا راستہ: یہ ایک جیسی محوری قوت کی پیمائش کے اصول کو JMZX-38 ماڈل کے طور پر استعمال کرتا ہے۔ تاہم، انجینئرز نے اس ورژن کو خاص طور پر عارضی فارم ورک پروپس، شورنگ اور جھوٹے کام کے لیے بہتر بنایا۔ سائٹ کی ٹیمیں سینسر کو بار بار انسٹال اور ہٹاتی ہیں کیونکہ تعمیراتی کام مختلف منزلوں یا حصوں میں بتدریج آگے بڑھتا ہے۔

ایپلی کیشنز: یہ بڑے پانی کے دوران فعال کنکریٹ فارم ورک پروپ لوڈ مانیٹرنگ فراہم کرتا ہے۔ یہ کمزور موجودہ ڈھانچے سے ملحق گہری کھدائیوں میں ساحلی قوت کی نگرانی فراہم کرتا ہے۔ یہ پلوں اور اونچے ڈھانچے کے تعمیراتی مرحلے کے دوران ضروری غلط کام کی نگرانی بھی فراہم کرتا ہے۔

تعمیراتی مرحلے کی نگرانی کے معاملات کیوں: فارم ورک اور غلط کام کی ناکامیاں عمارت کی تعمیر کے دوران مہلک ساختی گرنے کی سب سے عام وجوہات میں سے ایک ہیں۔ سپورٹ پروپس میں ریئل ٹائم محوری قوت کا ڈیٹا فوری طور پر خطرناک لوڈ کی دوبارہ تقسیم کی نشاندہی کرتا ہے۔ یہ خطرناک دوبارہ تقسیم اکثر غیر مساوی کنکریٹ کی جگہ، ملحقہ بھاری کرین کے بوجھ، یا اچانک زیر اثر تصفیہ سے ہوتی ہے۔ سینسر ان بے ضابطگیوں کا اچھی طرح سے پتہ لگاتا ہے اس سے پہلے کہ ڈھانچہ تباہ کن ناکامی کی حد تک پہنچ جائے۔

کلیدی فائدہ: کارخانہ دار نے اس سینسر کو ناقابل یقین حد تک تیز تنصیب کے چکروں اور فعال تعمیراتی جگہوں پر انتہائی ناہموار ہینڈلنگ کے لیے ڈیزائن کیا ہے۔ سمارٹ HAT آؤٹ پٹ بغیر کسی وقف شدہ ڈیٹا لاگر سسٹم کی ضرورت کے براہ راست سائٹ پر ریئل ٹائم ڈسپلے کو محفوظ طریقے سے قابل بناتا ہے۔

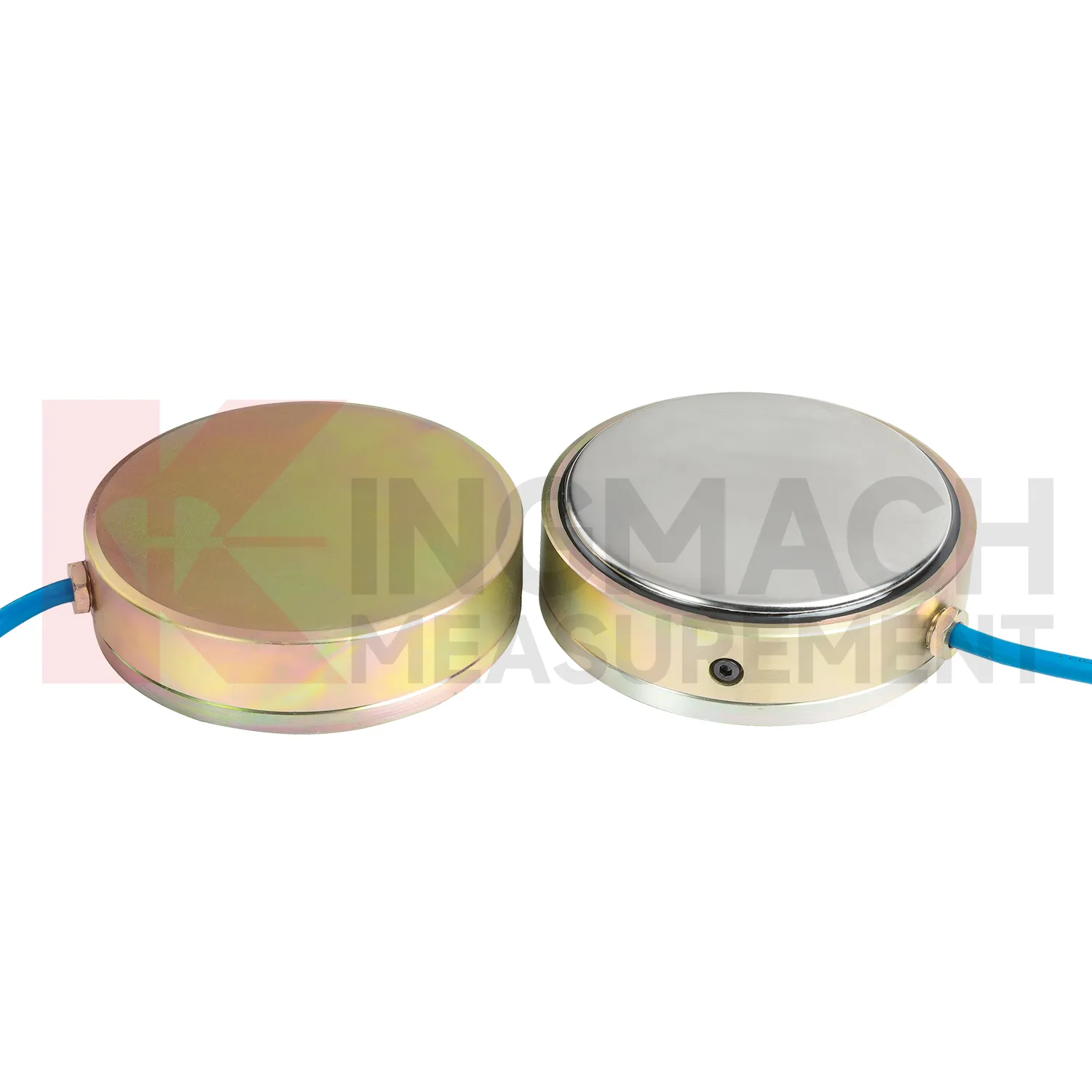

6. قسم 5 — ارتھ پریشر سیل: تقسیم شدہ مٹی کے رابطے کے دباؤ کی پیمائش

زمین کے دباؤ کے خلیے پیمائش کے ایک پیچیدہ مسئلے کو حل کرتے ہیں جسے کوئی اور قسم کا سینسر حل نہیں کر سکتا۔

پیمائش کا مسئلہ: مٹی ایک واحد نقطہ بوجھ کے طور پر کام کرنے کے بجائے، ایک وسیع سطح پر تقسیم شدہ رابطہ تناؤ کا اطلاق کرتی ہے۔ ایک نقطہ پر رکھا ہوا روایتی بوجھ سیل صرف اس مقام پر انتہائی مقامی تناؤ کو پڑھتا ہے۔ یہ مقامی ریڈنگ حقیقی اوسط ساختی بوجھ سے نمایاں طور پر زیادہ یا کم ہو سکتی ہے۔ ارتھ پریشر سیل غیر معمولی طور پر بڑے چپٹے چہرے کی خصوصیات رکھتا ہے۔ یہ بڑا چہرہ ذرّات کے سائز میں شدید تغیر، کمپیکشن عدم یکسانیت، اور بے ترتیب مجموعی کلسٹرنگ کی وجہ سے تناؤ کے ارتکاز کو مؤثر طریقے سے اوسط کرتا ہے۔

دو متغیرات:

JMZX-50XXAT معیاری ماڈل کے طور پر کام کرتا ہے۔ یہ برقرار رکھنے والی دیواروں، زیر زمین ڈھانچے، سرنگ کے استر، پشتوں اور فاؤنڈیشن سلیب کی فعال طور پر نگرانی کرتا ہے۔ یہ درست طریقے سے پیمائش کرتا ہے کہ کس طرح مٹی یا بھرنے والا مواد پوری نگرانی کی زندگی پر ڈھانچے کو لوڈ کرتا ہے۔

JMZX-51XXAT ایک بڑے ماڈل کے طور پر کام کرتا ہے جسے ہائی لوڈ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ انجینئرز اس ماڈل کو ڈیم کے بڑے پشتوں، بڑے قطر کے کیسنز، اور بھاری بھرکم ساختی بھرنے والے علاقوں میں تعینات کرتے ہیں۔ ان انتہائی ماحول میں، معیاری سیل کے چہرے کا علاقہ گہرائی میں حقیقی تناؤ کی تقسیم کو نمایاں طور پر پیش کرے گا۔

اسمارٹ اے ٹی ایم لاحقہ متغیر: اس ویرینٹ میں مکمل طور پر خودکار درجہ حرارت کی اصلاح اور قابل اعتماد ڈیجیٹل آؤٹ پٹ کے لیے آن بورڈ HAT چپ شامل ہے۔ یہ ٹیکنالوجی گہرے دفن خلیوں کے لیے بالکل ضروری ہے جن کے لیے طویل کیبل چلانے کی ضرورت ہوتی ہے۔ یہ ان سائٹس پر بھی اہم ہے جو بھاری پانی نکالنے والے پمپوں یا فعال کھدائی کے آلات سے زیادہ EMI کا تجربہ کرتے ہیں۔

تنقیدی تنصیب کا نوٹ: تکنیکی ماہرین کو واضح طور پر خلیے کے چہرے کو بنیادی تناؤ کی سمت کی طرف کھڑا کرنا چاہیے۔ ایک غلط زاویہ پر نصب سیل اس مخصوص تناؤ کی بجائے غیر متعلقہ تناؤ کے جزو کی پیمائش کرتا ہے جس کی ڈیزائنر نگرانی کرنا چاہتا تھا۔ یہ غلطی فیلڈ میں ارتھ پریشر سیل کی غلط استعمال کی سب سے عام غلطیوں میں سے ایک ہے۔

7. اقسام 6 — فلوئڈ پریشر مانیٹرنگ: پیزو میٹر اور پانی کی سطح کے میٹر

پانی اور تاکنا دباؤ فی یونٹ رقبہ جسمانی قوتوں کے طور پر کام کرتا ہے۔ ان کی پیمائش بنیادی طور پر لوڈ سیل کی پیمائش ہے جو براہ راست سیال میڈیم پر لاگو ہوتی ہے۔ یہ عمل ایک جیسے جسمانی اصول پر انحصار کرتا ہے لیکن ایک مختلف لچکدار عنصر اور الگ سینسنگ جیومیٹری کا استعمال کرتا ہے۔

ذیلی قسم A — اسمارٹ وائبریٹنگ وائر پیزو میٹر (JMZX-55XXHAT):  یہ آلہ ثابت شدہ VW سینسنگ کا استعمال کرتے ہوئے بورہولز اور اسٹینڈ پائپوں میں تاکنا پانی کے دباؤ اور متحرک زمینی پانی کے سر کی پیمائش کرتا ہے۔ انجینئرز اسے جیو ٹیکنیکل فارمیشنز جیسے ڈیم کی بنیادوں، پشتوں، ڈھلوانوں اور سرنگوں کے الٹ جانے کے اندر مستقل ایمبیڈڈ تنصیب کے لیے ڈیزائن کرتے ہیں۔ اس میں خودکار درجہ حرارت کے معاوضے اور RS485 ڈیجیٹل آؤٹ پٹ کے ساتھ مکمل آن بورڈ HAT چپ ہے۔ یہ مطلق بنیادی انتخاب ہے جب ٹیمیں سالوں یا دہائیوں تک نگرانی کے لیے مستقل طور پر سینسر کو دفن یا گراؤٹ کر دیں گی۔ تاکنا کا بڑھتا ہوا دباؤ اکثر تباہ کن ڈھلوان کی عدم استحکام یا ڈیم کی بنیاد کی ناکامی کے ابتدائی پیمائش کے پیش خیمہ کے طور پر کام کرتا ہے۔ یہ اہم انتباہ اعداد و شمار کے دنوں یا ہفتوں میں ظاہر ہوتا ہے اس سے پہلے کہ کسی بھی ظاہری سطح کی خرابی واقع ہو۔

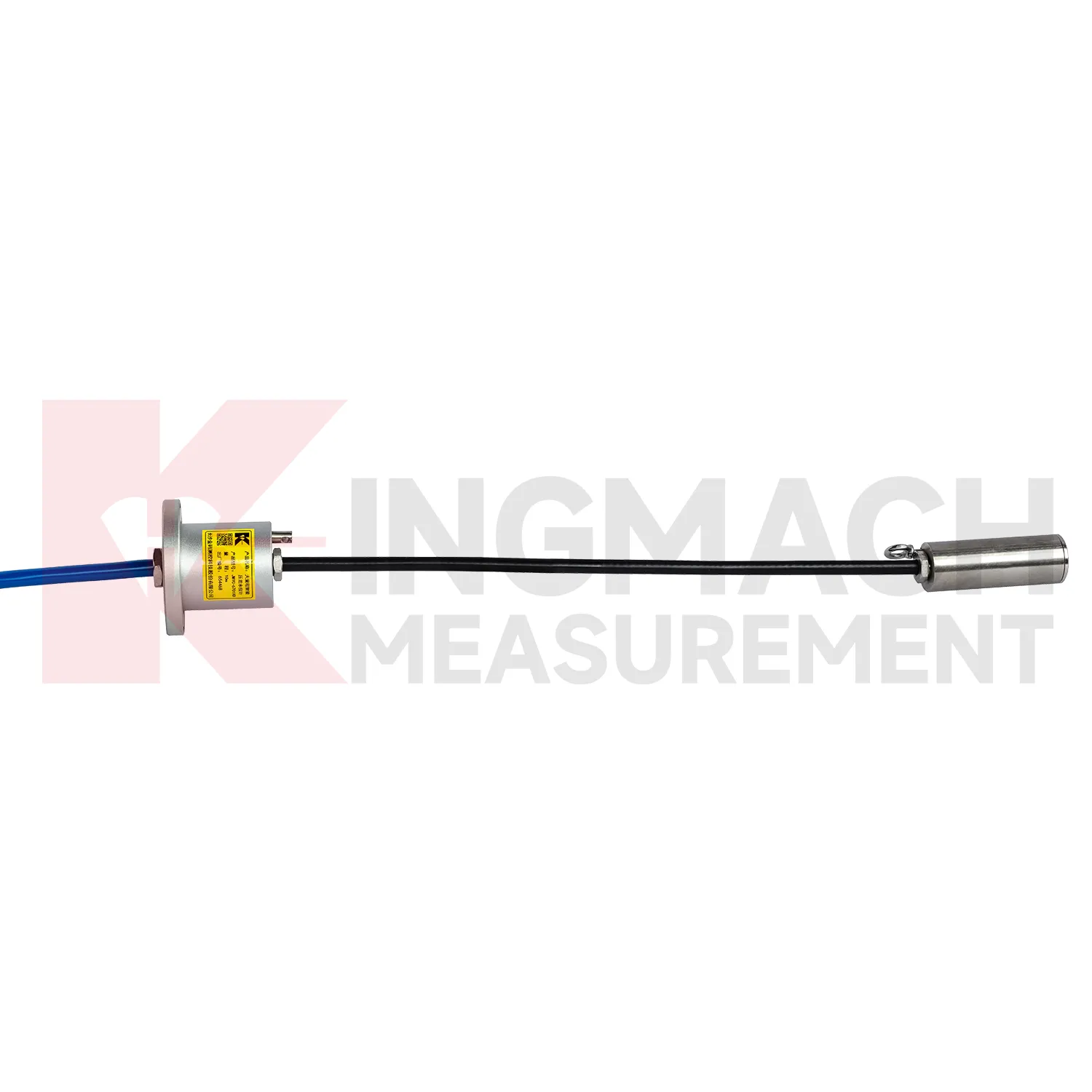

ذیلی قسم B — وائڈ رینج سمارٹ ڈفرینشل پریشر واٹر لیول میٹر (JMYC-67XXAD): یہ انتہائی مہارت والا سینسر گہرے سیجج پریشر اور پانی کی درست سطح کی پیمائش کرتا ہے۔ ٹیمیں اسے پہلے سے نصب پیزوومیٹر ٹیوبوں، پریشر ریلیف پائپ آؤٹ لیٹس، اور نرم فاؤنڈیشن بورہولز میں انسٹال کرتی ہیں۔ یہ وینٹڈ کیبل کے ساتھ جوڑ بنانے والی اعلی درجے کی تفریق دباؤ ٹیکنالوجی کا استعمال کرتا ہے۔ اس کے φ24mm × 71.5mm کے کمپیکٹ طول و عرض اس بات کو یقینی بناتے ہیں کہ یہ اتنا چھوٹا ہے کہ کسی بھی معیاری آبزرویشن ٹیوب میں آسانی سے نیچے کیا جا سکے۔ یہ 0.1mm کی غیر معمولی ریزولوشن اور 0.2% FS کی درستگی کی درجہ بندی فراہم کرتا ہے۔ یہ RS485 ڈیجیٹل آؤٹ پٹ (DC 9-24V) پر کام کرتا ہے اور −20°C سے +80°C کے درجہ حرارت کی حد میں کام کرتا ہے۔ انجینئر اس ماڈل کا انتخاب اس وقت کرتے ہیں جب تنصیب کے لیے ایک ٹیوب کے اندر پانی کی سطح کے ذیلی ملی میٹر ریزولوشن کی سختی سے ضرورت ہوتی ہے اور سائٹ پہلے سے ہی RS485 ڈیٹا انفراسٹرکچر کے ساتھ وائرڈ پاور رکھتی ہے۔

ذیلی قسم C — 4G (JMYC-67XXAWL) کے ساتھ انٹیگریٹڈ وائڈ رینج ڈفرینشل پریشر واٹر لیول میٹر:  یہ ماڈل حتمی خود مختار فیلڈ تعیناتی مختلف قسم کی نمائندگی کرتا ہے۔ یہ بغیر کسی رکاوٹ کے 4G وائرلیس DTU، ایک اعلیٰ صلاحیت والی 3.6V/38Ah نان ریچارج ایبل لیتھیم بیٹری، اور ایک سرشار موبائل ایپ ڈسپلے کو انتہائی کمپیکٹ 85mm × 85mm × 106mm یونٹ میں ضم کرتا ہے۔ یہ 1mm کی قابل اعتماد ریزولوشن اور ±0.1% FS کی سخت درستگی فراہم کرتا ہے۔ یہ GB/T 11828.2-2022 معیارات کے لیے سرکاری سرٹیفیکیشن رکھتا ہے۔ تیز رفتار 20 منٹ کے وقفوں سے بیٹری کی زندگی جارحانہ طور پر 5 ماہ سے لے کر 6 گھنٹے کے وقفوں پر 3 سال سے زیادہ تک ہوتی ہے۔ یہ غیر حاضر ہائیڈرولوجیکل مانیٹرنگ اسٹیشنوں، دور دراز کے ذخائر کی نگرانی، اور وسیع سطح/زمینی آبزرویشن نیٹ ورکس کے لیے بہترین انتخاب ہے جہاں روایتی گرڈ پاور اور کیبل کا بنیادی ڈھانچہ مکمل طور پر دستیاب نہیں ہے۔

مصنوعات کے انتخاب کے فیصلے کی میز

بڑے ڈیم سیفٹی پروگراموں پر، انجینئرنگ ٹیمیں معمول کے مطابق تینوں فلوڈ پریشر کی اقسام کو بیک وقت تعینات کرتی ہیں۔ وہ VW پیزو میٹرز کو فاؤنڈیشن گراؤٹنگ پردے کے اندر گہرائی میں رکھتے ہیں۔ وہ RS485 واٹر لیول میٹرز کو انسپکشن گیلری پیزوومیٹر ٹیوبوں کے اندر محفوظ طریقے سے انسٹال کرتے ہیں۔ آخر میں، وہ سطح کے ذخائر کے گیج اسٹیشنوں پر 4G پانی کی سطح کے میٹر کو ٹھیک ٹھیک پوزیشن میں رکھتے ہیں۔ ہر ایک الگ سینسر ایک ہی جامع حفاظتی نگرانی کے نیٹ ورک کے اندر ایک انتہائی مخصوص پیمائشی نقطہ فراہم کرتا ہے۔

8. روایتی بمقابلہ اسمارٹ ہیٹ: ہر قسم کے اندر فیصلہ

VW پر مبنی ہر قسم جس کا پہلے ذکر کیا گیا ہے روایتی اور جدید سمارٹ HAT دونوں قسموں میں آتا ہے۔

روایتی VW آؤٹ پٹ خام فریکوئنسی سگنل تیار کرتا ہے۔ اس خام سگنل کے لیے بالکل ایک بیرونی ریڈ آؤٹ یونٹ یا ایک سرشار ڈیٹا لاگر کی ضرورت ہوتی ہے تاکہ فریکوئنسی کو قابل استعمال انجینئرنگ یونٹس میں احتیاط سے تبدیل کیا جا سکے۔ یہ سب سے کم ابتدائی یونٹ لاگت پیش کرتا ہے اور کئی دہائیوں سے قائم ہونے والی ثابت شدہ وشوسنییتا پر فخر کرتا ہے۔ یہ چھوٹے سینسر کی گنتی، مختصر کیبل رن، اور پرانی سائٹس کے لیے صحیح انتخاب کی نمائندگی کرتا ہے جو پہلے سے موجود VW ریڈ آؤٹ انفراسٹرکچر رکھتی ہیں۔

اسمارٹ ہیٹ آؤٹ پٹ ایک آن بورڈ چپ کا استعمال کرتا ہے جو مکمل طور پر کیلیبریٹڈ RS485 ڈیجیٹل اقدار براہ راست صارف کو فراہم کرتا ہے۔ یہ انٹرمیڈیٹ سگنل کنڈیشنگ کی ضرورت کو ختم کرتا ہے۔ درجہ حرارت کا معاوضہ خود بخود ہوتا ہے۔ آن بورڈ اسٹوریج اہم ڈیٹا کو مؤثر طریقے سے بفر کرتا ہے اگر مین لاگر کنکشن گر جاتا ہے یا اس میں خلل پڑتا ہے۔ یہ 20 آلات سے زیادہ بڑے سینسر اریوں کے لیے صحیح انتخاب ہے۔ مثال کے طور پر 10 سالوں میں 50 سینسرز کے ساتھ ایک پروجیکٹ کو لے کر، روایتی اسٹینڈ اسٹون سسٹم کے مقابلے میں اسمارٹ ہیٹ سلوشن کیبلنگ اور ڈیٹا لاگر چینلز میں تقریباً 30-40% بچت حاصل کر سکتا ہے، سائٹ پر دیکھ بھال اور سفر کے اخراجات میں تقریباً 50 فیصد کمی لا سکتا ہے، اور 20 سے 25 میٹر لمبی لمبی لائف سائیکل کی لاگت کو کم کرنا ضروری ہے۔ انتہائی خودکار سائٹس جہاں تعمیراتی آلات سے بھاری EMI معیاری اینالاگ VW سگنلز کو تیزی سے خراب کر دے گی۔

JMYC سیریز میں ڈفرنشل پریشر واٹر لیول میٹرز فطری طور پر اسمارٹ ہیں۔ ان خصوصی آلات کے لیے کوئی روایتی قسم موجود نہیں ہے۔ JMYC-67XXAD وائرڈ خودکار نظاموں کے لیے معیاری RS485 آؤٹ پٹ کرتا ہے۔ JMYC-67XXAWL مکمل طور پر بغیر کسی وائرلیس تعیناتی کے لیے قابل اعتماد 4G آؤٹ پٹ کرتا ہے۔ ان کے درمیان انتخاب کا انحصار بنیادی سینسر کی صلاحیت کے بجائے سائٹ کے بنیادی ڈھانچے پر ہے۔

اگرچہ سمارٹ سینسرز کی فی یونٹ پہلے سے زیادہ لاگت آتی ہے، وہ ملکیت کی کل لاگت کو کافی حد تک کم کرتے ہیں۔ وہ ضروری ڈیٹا لاگر چینل کی تعداد کو کم کرتے ہیں، پیچیدہ وائرنگ کو آسان بناتے ہیں، اور دیکھ بھال کے دورے کی فریکوئنسی کو جارحانہ طور پر کم کرتے ہیں۔ معیاری 50-سینسر ڈیم مانیٹرنگ سسٹم میں، 10 سالہ پروگرام کے دوران طویل مدتی لائف سائیکل لاگت کی بچت عام طور پر ابتدائی پیشگی پریمیم سے بہت اہم مارجن سے زیادہ ہوتی ہے۔

صحیح قسم کی وضاحت قوت سے ہوتی ہے، کیٹلاگ نہیں۔

اس جامع رینج میں نو الگ الگ مصنوعات میں سے ہر ایک موجود ہے کیونکہ حقیقی انجینئرنگ پروجیکٹس میں ایک انتہائی مخصوص فورس کنفیگریشن موجود ہے۔ صحیح قسم کبھی بھی محض مصنوعات کی ترجیح نہیں ہوتی۔ یہ ایک مطلق ہندسی ضرورت بنی ہوئی ہے۔ سنجیدہ ساختی نگرانی کے پروگرام معمول کے مطابق تین سے پانچ مختلف اقسام کو بیک وقت تعینات کرتے ہیں۔ ایک مکمل ساختی حفاظتی تصویر کے لیے فطری طور پر ایک سے زیادہ پیمائش کے پیرامیٹرز کی ضرورت ہوتی ہے، نہ کہ بالکل اسی قسم کے متعدد ڈپلیکیٹ سینسر۔

کیا آپ نے ابھی تک اپنے بوجھ برداشت کرنے والے ڈھانچے کی قسم کی شناخت کی ہے؟

[ ٹھوس / کھوکھلی لوڈ سیل دیکھیں ] · [ محوری لوڈ سیل سیریز دیکھیں ] · [ ارتھ پریشر / پیزو میٹر سیریز دیکھیں ] · [ پانی کی سطح کی نگرانی کے نظام کو دیکھیں ] · [ Kingmach ٹیکنیکل کنسلٹنٹ سے رابطہ کریں۔ → ]

اکثر پوچھے گئے سوالات

---

متعلقہ پڑھنا: ٹھوس بمقابلہ ہولو لوڈ سیل: انجینئرنگ کے انتخاب کے لیے ایک جامع گائیڈ (زبردستی راستے اور عام ایپلی کیشنز اور سرٹیفیکیشن کے تقاضے)
